Жесть лакированная: Жесть лакированная | ТК Портал Трейд

1.4. Хромированная лакированная жесть

Хромированная
лакированная жесть (ТУ-14-1-2771—79) —это
новый вид материала для изготовления
жестяной тары под пищевые продукты. Она
представляет собой холоднокатаную
электролитически хромированную жесть,
покрытую с двух сторон слоем лака или
смесью масел.

При производстве
этого вида жести совмещены процессы
нанесения металлических и органических
покрытий. Например, при изготовлении
жести ХЛЖК металлический хром осаждается
на непрерывно движущуюся полосу
электролитически, лак на хромированную
поверхность наносится распылением в
электрическом поле высокого напряжения
с последующей сушкой токами высокой
частоты.

Хромовое покрытие
по отношению к стальной основе жести в
пищевых консервных средах, представляет
собой катодное покрытие, и поэтому
переход хрома в продукт ограничен. Для
уменьшения перехода железа и хрома в
пищевую среду на хромированную поверхность
наносят эпоксифенольный пищевой лак
ЭП-547 (или ЭП-527), который выполняет также
роль смазки при штамповке.

Адгезия лака с
хромом значительно прочнее адгезии с
любым другим металлом, и поэтому лаковое
покрытие, нанесенное на хромированную
поверхность, хорошо защищает основной
металл от коррозии. На этом виде жести
не наблюдается «марморизации»,
встречающейся на банках из белой жести.
Марморизация является следствием
соединения серы с оловом покрытия,
которая выделяется из продуктов,
содержащих сульфопротеины (мясо, горох,
бобы), в процессе стерилизации. Хром в
отличие от олова с серой соединений не
образует.

Хромированную
жесть после очистки слоя хрома по
продольному шву, несколько усложняющей
технологический процесс, можно сварить
шовной электросваркой, что необходимо
при изготовлении сборных консервных
банок.

Хромированная
лакированная литографированная жесть
достаточно декоративна и не уступает
по внешнему виду жести электролитического
лужения.

Различают четыре
сорта хромированной лакированной жести:

ХЛЖК —
хромированная лакированная жесть
консервная;

ХЖК — хромированная
жесть консервная промасленная;

ХЛЖР —
хромированная лакированная жесть
разная;

ХЖР — хромированная
жесть разная промасленная.

Для улучшения
коррозионной стойкости хромированную
поверхность подвергают пассивированию.
Масса пассивной пленки, нанесенной на
1 дм²
поверхности, определяемая по содержанию
в ней хрома, должна быть в пределах
0,03—0,04 мг.

Материал представляет
собой холоднокатаную низкоуглеродистую
черную жесть, на поверхность которой в
вакууме с обеих сторон нанесен
металлический алюминий. Перед металлизацией
поверхность черной жести подвергают
обезжириванию и травлению, чтобы удалить
жировые и другие загрязнения, остающиеся
после проката и других операций.

Металлизация жести
основана на свойстве атомов испаренного
алюминия (чистотой 99,5%) перемещаться в
условиях глубокого вакуума (0,13—0,013 Па)
и конденсироваться на поверхности
жести, температура которой ниже
температуры испарения.

Процесс вакуумного
алюминирования является скоростным и
универсальным, поэтому можно наносить
покрытия разной толщины и на каждую
сторону полосы.

Агрегат для
алюминирования жести представляет
собой непрерывно действующую линию, в
которой полоса жести движется со
скоростью до 2 м/с. Основными частями
агрегата являются электронно-лучевой
нагреватель для полосы жести и
электронно-лучевой испаритель для
алюминия.

Высокий вакуум,
необходимый для непрерывного нанесения
алюминия, создается паромасляными
вакуум-насосами и поддерживается в
агрегате системой входных и выходных
шлюзовых камер, соединенных узкими
проходами и оснащенных механическими
уплотнительными средствами.

На этой установке
можно наносить слой алюминия от 1 до 5,5
мкм с каждой стороны полосы, толщина
которой может меняться от 0,2 до 0,5 мм.
Ширина выпускаемой полосы — от 155 до
400 мм.

Алюминированная
жесть выпускается следующих состояний:

без дополнительной
дрессировки поверхности;

с дополнительной
дрессировкой поверхности;

лакированная без
предварительной дрессировки;

с дрессировкой и
последующим лакированием.

Механические
свойства алюминированной жести зависят
от применяемой марки стали (табл. 1). При
испытаниях на перегиб на оправке радиусом
1,5 мм алюминиевое покрытие не должно
отслаиваться до разрушения.

Таблица
1
Механические свойства алюминированной
жести

Коррозионная
стойкость у алюминированной жести
несколько ниже, чем у алюминия и его
сплавов.

Алюминированная
жесть не паяется на корпусоформующих
автоматах, банки из нее изготовляют
методом штамповки, контактной сварки
или образованием продольного шва корпуса
с применением уплотнительных прокладок,
герметизирующих шов корпуса.

Справочная информация

Главная \ Каталог товаров \ Черный металлопрокат \ Жесть \ Справочная информация

Жесть — холоднокатаная отожжённая листовая сталь толщиной 0,08-0,36 мм, с нанесенными защитными покрытиями из олова, или специальными покрытиями, напр. лак, цинк, хром и другие. Выпускается в листах размерами 512-1000х712-1200 мм или в рулонах шириной до 1 м, массой до 15 тонн.

Наибольшее распространение в мире имеет жесть, покрытая слоем олова (белая, или лужёная, жесть). По способу нанесения защитного слоя она подразделяется на горячелужёную жесть (со слоем оловянного покрытия толщиной 1,6-2,5 мкм) и жесть лужёную методом электролитического осаждения (со слоем олова толщиной 0,34-1,56 мкм).

Жесть без защитного покрытия из олова называется нелужёной, или чёрной.

 История жести

Первоначально процесс производства жести был достаточно трудоемким. Листы черной (нелуженой) жести размерами 1х1 м и толщиной около 2 мм изготавливались ручным способом, с помощью кузнечных молотов, после чего готовые листы подвергали травлению в бочках с молочной кислотой, которую получали в результате брожения ржаной муки. После травления листы черной жести сортировали и подвергали лужению в ёмкостях, для чего использовалось три ванны, в которые поочередно опускали рамы с готовыми листами жести (до 20 штук на раме), после чего вытаскивали их клещами и опускали в холодную воду для остывания. Между операциями лужения листы черной жести смазывали салом. В каждую ванну добавляли 600-700 килограммов жидкого олова с добавлением меди (в пропорции 1:70). Данная пропорция была необходима по причине того, что при большем добавлении меди поверхность жести становилась тусклой.

После завершения процесса лужения готовую жесть вручную полировали паклей и смесью из опилок, мела и отрубей до блеска, после чего листы жести отправлялись на упаковку и дальнейшую продажу.

Исторически наиболее известными центрами по производству луженой жести были немецкие города Вунзидель, Нюрнберг и Амберг, однако существует версия, в соответствии с которой первое промышленное производство белой жести было налажено в земле Пфальц, входившей в то время в состав Австрийской империи.

 Распространение жести в миреПервоначально производство жести было секретом (подобно производству фарфора), которым на протяжении около 300 лет владели лишь Австрия и Германия.

Однако в 1665 г. секрет изготовления белой жести был украден англичанами, которые постепенно стали перехватывать лидерство у немцев не только перенимая их опыт, но и создавая собственные технологии по производству.

В 1720 году в Уэльсе были построены несколько заводов по изготовлению жести, которые использовали для производства горячекатаные листы металла, а также усовершенствованные процессы травления и лужения, что позволило англичанам захватить рынок и занять место лидера по производству с центром в Уэльсе.

 Жесть в качестве материала для консервных банок Своему успешному продвижению в мире жесть обязана созданию консервной банки. После объявления Наполеоном I награды в 12000 франков за метод консервирования продуктов для французской армии, которую получил француз Николя Аппер, коммерсант из Манчестера Питер Дюран в 1810 году впервые запатентовал идею использования жестяных банок для консервирования. Уже через два года, в Лондоне, двумя инженерами, Джоном Холлом и Брайаном Донкиным (который также является изобретателем станка по производству бумаги) была открыта первая в мире фабрика по производству консервных банок, жесть для которых они покупали на заводе в графстве Вустершир.

Корпуса банок того времени изготавливались из прямоугольных листов жести, спаянных по шву, который находился на внутренней стороне банки. Дно банки также припаивалось к стенкам. Если в банке находился твердый продукт (напр. мясо), то крышку припаивали после его загрузки в банку, если жидкость (напр. сок), то банку спаивали полностью, оставляя лишь отверстие на верхней крышке, через которую заливали жидкость. Отверстие, по окончанию процесса, также запаивали. Для открытия таких банок из жести того времени требовалась немалая сила и инструменты, в частности зубило. Кроме того, такие банки были дорогими, так как опытный рабочий мог изготовить не более 5-6 банок в час.

Однако данный факт не мог помешать распространению жести в качестве материала. В связи с быстрым развитием консервной промышленности (в частности в США, как основного производителя говядины того времени) во второй половине XVIII века стремительно происходили изменения в конструкции и производстве банок. Этому способствовал запатентованный в 1856 голу Генри Бессемером конвертер для передела жидкого чугуна в сталь продувкой воздухом без расхода горючего, что удешевило производство стали. Также немалую роль в расширении производства жести сыграл американский коммерсант Гейл Борден, открывший в 1858 году первый завод по производству сгущённого молока. В 1890 годах в Англии появляется первая, полностью автоматизированная система по производству банок из жести, которая изготавливала до 6000 банок в час, а также машины для механического лужения, что позволило уменьшить зависимость от ручного труда и удешевить производство банок, что способствовало увеличению производства жести в мире.

 Жесть в ХХ векеВ первой половине XX века была разработана система непрерывной прокатки стальной ленты. Кроме того, в 1915 году, появились технологии по электролитическому лужению. В 1930 году в Германии было налажено промышленное производство белой жести способом электролитического лужения холоднокатаной стальной ленты. Также распространению способа электролитического лужения поспособствовала Вторая Мировая война, вызвавшая перебои с поставками олова. В 1943 году в США также было налажено производство жести методом электролитического лужения и уже через пять лет половина всей белой жести, производимой в США изготавливалось этим способом. В последующие тридцать лет оборудование по горячему лужению жести практически повсеместно было выстенено электролитическими линиями. В дальнейшем, для производства жести, были внедрены другие технические разработки, такие как непрерывный отжиг, двойная прокатка холоднокатанной стальной ленты и использование дифференциальных (разнотолщинных или разноматериальных) покрытий, что позволило к 1980 году производить более 13 000 000 тонн жести в 37 странах мира.

В настоящее время производство белой жести является одним из основных потребителей олова (до 30% от общего употребления).

 Современная технология производства белой жестиВ России основным документом при производстве жести является ГОСТ Р 52204-2004 «Жесть холоднокатаная черная и белая».  Иногда можно встретить ссылки на старый советский ГОСТ 13345-85 «Жесть».

В настоящее время технология производства белой жести включает в себя следующие процессы:

выплавка стали заданного химического состава,
горячая прокатка,
отжиг (непрерывный или в колпаковых печах),
правка
нанесение оловянного или хромового покрытия,
пассивация,
промасливание,
резка листов заданных размеров,
упаковка готовой продукции.
 Виды жести:Белая жесть — черная жесть с двухсторонним покрытием оловом, нанесенным методом горячего (жесть ГЖК) и элекролитического (жесть ЭЖК) лужения. В зависимости от соотношения толщины покрытия по сторонам, данная жесть производится с одинаковой или дифференцированной толщиной покрытия.

Белая жесть представляет из себя тонкий, холоднокатанный низкоуглеродистый стальной лист или ленту, покрытую с обеих сторон чистым оловом. Таким образом, она объединяет в себе прочность и пластичность стали, а также коррозионную стойкость, способность к лужению и привлекательный вид олова.

Производство стальной основы и ее последующее покрытие оловом являются независимыми друг от друга процессами, так что сталь с любым набором свойств теоретически сочетается с любым возможным покрытием оловом.

Состав стали, используемой для производства жести, строго контролируется. В зависимости от выбранной марки стали и способа обработки могут быть получены различные типы жести с различной пластичностью. В производстве чаще используется белая жесть с диапазоном толщин от 0,13мм до 0,5мм.

Жесть может быть покрыта слоем олова различной толщины, и даже каждая сторона жести может быть покрыта слоем олова различной толщины (дифференциальное покрытие) в зависимости от требований, предъявляемых к внутренней и наружной поверхности основной конечной продукции — жестяной банке. Разнообразную отделку поверхности жести производят для различных применений. Белая жесть подвергается специальному режиму пассивации для стабилизации поверхности и улучшения ее адгезии к лакам. Она также покрывается очень тонким слоем масла, чтобы улучшить возможность ее обработки. Это масло, безусловно, совместимо с пищевыми продуктами.

В процессе производства,в зависимости от качественных характеристик,белая жесть разделяется на марки:

ЭЖК — жесть электролитического лужения консервная
ЭЖР — жесть электролитического лужения разного назначения
ЭЖОН — жесть электролитического лужения общего назначения
ГЖК — жесть горячего лужения консервная
ГЖР — жесть горячего лужения разного назначения.
Белая жесть выпускается в рулонах и листах в соответствии со стандартами ГОСТ 13345-85 (СССР), ГОСТ Р 52204-2004 (Россия) и EN 10202:2001 (Европейский Союз). [3]

Жесть консервная (пищевая) — жесть для производства тары под пищевые продукты и укупорочных изделий (крышки для закатывания, легковскрываемые крышки и пр.).

Консервная (пищевая) жесть производится из черной жести путем нанесения двухсторонних покрытий. При нанесении оловянного покрытия получается жесть ЭЖК или ГЖК (электролитическое или горячее лужение соответственно). При нанесении электролитического покрытия хрома или оксидов хрома получается жесть ECCS (по европейской классификации). Такая жесть требует обязательного высококачественного лакирования. В России хромированная лакированная жесть выпускается под маркой ХЛЖК.

Чёрная жесть — тонколистовая (0,1-0,5 мм) холоднокатаная сталь без защитного покрытия. Изготавливается из сталей марок 08кп, 08пс, 10кп,10пс с химическим составом по ГОСТ 1050. Используется в основном в электротехнической промышленности м машиностроении. Выпускается в рулонах и листах.

Жесть однократной прокатки — полоса из нелегированной малоуглеродистой стали, прокатанная способом холодной прокатки до требуемой толщины, отожженная и дрессированная, которая используется как самостоятельный материал или же для последующего нанесения защитного покрытия. Термин распространяется на черную и белую жесть в рулонах и листах.

Жесть двукратной прокатки. В настоящее время во всем мире большое количество консервной жести изготовляется способом двойной прокатки. Чем тоньше и прочней производится белая жесть, тем более эффективно осуществляется использование материала в производстве жестяных банок. После первой холодной прокатки и отжига, вместо дрессировки, стальной лист подвергается второй холодной прокатке с использованием смазки, при этом толщина уменьшается на 10-50%. В процессе прокатки проявляется эффект упрочнения стального листа, при этом сохраняется значительная пластичность, достаточная для изготовления концов и корпусов банок. Окончательная минимальная толщина составляет 0,12мм, обычный диапазон толщин 0,14 — 0,24мм. В стали двойной прокатки отчетливо проявлется анизотропия механических свойств, поэтому при заказе и использовании такой жести всегда следует указывать и принимать в расчет направление прокатки.(Например,сворачивание бланков при изготовлении сварной банки должно осуществляться вдоль направления прокатки.

В России жесть двойной прокатки пока не производится, хотя опытные партии такой жести уже выпускались в 2009 году.

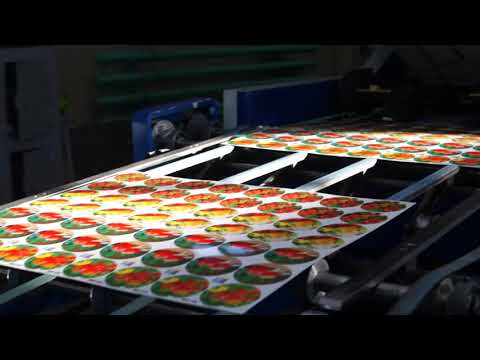

Лакированная жесть. Лакировка и литографирование белой жести осуществляется для защиты внутренней и наружной поверхности и улучшения внешнего вида консервной тары, что значительно повышает ее конкурентоспособность. Наносят лаковые покрытия на автоматическом оборудовании. Метод нанесения покрытий на листы осуществляет посредством валков. Листы жести покрываются лаками и проходят через сушильные печи. Пары растворителей, выделяющиеся при отвердевании лаков, дожигаются при высокой температуре в специальных установках. Современные литографические машины позволяют окрашивать жесть в любые цвета. Печать на металлических листах (литографирование) осуществляется офсетным способом, используются краски, отвердевающие в сушильных печах при высокой температуре. Полноцветная печать фотографического качества с учетом нанесения покровных лаков требует до 9 листопрогонов. Существуют линии печати конвенциональными красками и в последнее время широкое распространение получили линии печати УФ-красками. Печать с помощью красок с отвердением под воздействием ультра-фиолетового облучения имеет много преимуществ по сравнению с традиционным способом: экономия площади, экономия времени, экономия красок, более высокая скорость печати (до 10 000 листов в час).

У этой технологии есть также и негативные стороны: требования к условиям производства значительно выше (температура и влажность в помещении), краски стоят значительно дороже своих конвенциональных аналогов и срок их хранения короче, выбор поставщиков ультра-фиолетовых красок значительно уже, адгезия к металлу хуже, что приводит к отслаиванию краски при сильной деформации жести в дальнейшем.

Лакированная жесть регулируется российским стандартом о технических требованиях к жести белой в листах, лакированной ОСТ 10 138-88

 Характеристики и марки выпускаемой российской промышленностью жести:Жесть ЭЖК — белая консервная жесть электролитического лужения (ГОСТ 13345-85,ГОСТ Р 52204-2004,СТП ЭПК-02-2005)
Жесть ГЖК — белая консервная жесть горячего лужения (ГОСТ 13345-85,ГОСТ Р 52204-2004)
Жесть ЭЖР — белая жесть электролитического лужения разного назначения (ГОСТ 13345-85)
Жесть ЭЖК-Д — белая консервная жесть электролитического лужения с дифференцированным покрытием (ГОСТ 13345-85)
Жесть ЭЖОН белая жесть электролитического лужения общего назначения (ТП 14-101-105; СТП ЭПК-01-2005)
Жесть ЭЖК-РН — белая жесть электролитического лужения разного назначения (СТП ЭПК-03-2007)Лакированная жесть
Подразделения жести по степени твердости: А1, А2, В, С, D Подразделения жести по массе покрытия оловом:

для белой жести горячего лужения: I и II классы,
для белой жести электролитического лужения: с одинаковым покрытием I, II, и III классов, с дифференцированным покрытием ДI, ДII, ДIII.
Перспективно применение жести с безоловянным покрытием — электролитически хромированной с толщиной слоя металлического хрома 0,01-0,05 мкм, на который наносится слой эпоксифенольного лака толщиной 3-8 мкм.

По видам производства жесть может производиться в листах или рулонах.

 Допустимые отклонения в производствеРазнотолщинность в разных точках листа или полосы в рулоне на участке длиной 1 м для жести белой марки ЭЖК не должна превышать (ГОСТ Р 52204-2004): 0,01мм — для жести толщиной от 0,14 до 0,28мм включительно; 0,02мм — для жести толщиной от 0,29 до 0,36мм включительно. Для жести марки ЭЖК-РН допускается увеличение нормы разнотолщинности на 0,01мм по сравнению с жестью марки ЭЖК. Разнотолщинность в разных точках листа или полосы в рулоне на участке длиной 1м для жести марки ЭЖК не должна превышать (ГОСТ 13345-85): 0,01мм — для жести толщиной 0,18мм; 0,02мм — для жести толщиной от 0,20 до 0,32мм включительно; 0,03мм — для жести толщиной 0,36мм.

 Применение жестиКонсервные банки. Тара из жести имеет преимущество перед упаковкой из картона или пластика, а именно легкость процесса высокотемпературной стерелизации продукта. Однако, наряду с этим есть и недостаток — невозможность использования для разогрева в микроволновой печи.
Тара для лакокрасочных материалов.
Тара для нефтехимических продуктов.
Крышки для стеклянных банок
Аэрозольные баллоны с различным содержимым.
Художественно оформленная тара из жести, применяемая для продажи кондитерских изделий или чая.
Крышки для пивных бутылок
Баночки для хранения косметических продуктов
Дорожные знаки
Баночки для гуталина (в частности в ВС РФ)
Банки для клея
Дверные таблички

Виды жести

Создать сайт на a5.ru

Более 400 шаблонов
Простой редактор
Приступить к созданию

 Белая жесть — черная жесть с двухсторонним покрытием оловом, нанесенным методом горячего (жесть ГЖК) и элекролитического (жесть ЭЖК) лужения. В зависимости от соотношения толщины покрытия по сторонам, данная жесть производится с одинаковой или дифференцированной толщиной покрытия. Белая жесть представляет из себя тонкий, холоднокатанный низкоуглеродистый стальной лист или ленту, покрытую с обеих сторон чистым оловом. Таким образом, она объединяет в себе прочность и пластичность стали, а также коррозионную стойкость, способность к лужению и привлекательный вид олова.Производство стальной основы и её последующее покрытие оловом являются независимыми друг от друга процессами, так что сталь с любым набором свойств теоретически сочетается с любым возможным покрытием оловом.Состав стали, используемой для производства жести, строго контролируется. В зависимости от выбранной марки стали и способа обработки могут быть получены различные типы жести с различной пластичностью. В производстве чаще используется белая жесть с диапазоном толщин от 0,13 мм до 0,5 мм.Жесть может быть покрыта слоем олова различной толщины, и даже каждая сторона жести может быть покрыта слоем олова различной толщины (дифференциальное покрытие) в зависимости от требований, предъявляемых к внутренней и наружной поверхности основной конечной продукции — жестяной банке. Разнообразную отделку поверхности жести производят для различных применений. Белая жесть подвергается специальному режиму пассивации для стабилизации поверхности и улучшения её адгезии к лакам. Она также покрывается очень тонким слоем масла, чтобы улучшить возможность её обработки. Это масло, безусловно, совместимо с пищевыми продуктами.В процессе производства, в зависимости от качественных характеристик, белая жесть разделяется на марки:ЭЖК — жесть электролитического лужения консервнаяЭЖР — жесть электролитического лужения разного назначенияЭЖОН — жесть электролитического лужения общего назначенияГЖК — жесть горячего лужения консервнаяГЖР — жесть горячего лужения разного назначения.Белая жесть выпускается в рулонах и листах в соответствии со стандартами ГОСТ 13345-85 (СССР), ГОСТ Р 52204-2004 (Россия) и EN 10202:2001 (Европейский Союз). [3]Жесть консервная (пищевая) — жесть для производства тары под пищевые продукты и укупорочных изделий (крышки для закатывания, легковскрываемые крышки и пр. ).Консервная (пищевая) жесть производится из черной жести путем нанесения двухсторонних покрытий. При нанесении оловянного покрытия получается жесть ЭЖК или ГЖК (электролитическое или горячее лужение соответственно). При нанесении электролитического покрытия хрома или оксидов хрома получается жесть ECCS (по европейской классификации). Такая жесть требует обязательного высококачественного лакирования. В России хромированная лакированная жесть выпускается под маркой ХЛЖК.Чёрная жесть — тонколистовая (0,1-0,5 мм) холоднокатаная сталь без защитного покрытия. Изготавливается из сталей марок 08кп, 08пс, 10кп,10пс с химическим составом по ГОСТ 1050. Используется в основном в электротехнической промышленности и машиностроении. Выпускается в рулонах и листах.Жесть однократной прокатки — полоса из нелегированной малоуглеродистой стали, прокатанная способом холодной прокатки до требуемой толщины, отожженная и дрессированная, которая используется как самостоятельный материал или же для последующего нанесения защитного покрытия. Термин распространяется на черную и белую жесть в рулонах и листах.Жесть двукратной прокатки. В настоящее время во всем мире большое количество консервной жести изготовляется способом двойной прокатки. Чем тоньше и прочней производится белая жесть, тем более эффективно осуществляется использование материала в производстве жестяных банок. После первой холодной прокатки и отжига, вместо дрессировки, стальной лист подвергается второй холодной прокатке с использованием смазки, при этом толщина уменьшается на 10-50 %. В процессе прокатки проявляется эффект упрочнения стального листа, при этом сохраняется значительная пластичность, достаточная для изготовления концов и корпусов банок. Окончательная минимальная толщина составляет 0,12 мм, обычный диапазон толщин 0,14 — 0,24 мм. В стали двойной прокатки отчетливо проявлется анизотропия механических свойств, поэтому при заказе и использовании такой жести всегда следует указывать и принимать в расчет направление прокатки.(Например, сворачивание бланков при изготовлении сварной банки должно осуществляться вдоль направления прокатки. В России жесть двойной прокатки пока не производится, хотя опытные партии такой жести уже выпускались в 2009 году.Лакированная жесть. Лакировка и литографирование белой жести осуществляется для защиты внутренней и наружной поверхности и улучшения внешнего вида консервной тары, что значительно повышает её конкурентоспособность. Наносят лаковые покрытия на автоматическом оборудовании. Метод нанесения покрытий на листы осуществляет посредством валков. Листы жести покрываются лаками и проходят через сушильные печи. Пары растворителей, выделяющиеся при отвердевании лаков, дожигаются при высокой температуре в специальных установках. Современные литографические машины позволяют окрашивать жесть в любые цвета. Печать на металлических листах (литографирование) осуществляется офсетным способом, используются краски, отвердевающие в сушильных печах при высокой температуре. Полноцветная печать фотографического качества с учетом нанесения покровных лаков требует до 9 листопрогонов. Существуют линии печати конвенциональными красками и в последнее время широкое распространение получили линии печати УФ-красками. Печать с помощью красок с отвердением под воздействием ультра-фиолетового облучения имеет много преимуществ по сравнению с традиционным способом: экономия площади, экономия времени, экономия красок, более высокая скорость печати (до 10 000 листов в час).У этой технологии есть также и негативные стороны: требования к условиям производства значительно выше (температура и влажность в помещении), краски стоят значительно дороже своих конвенциональных аналогов и срок их хранения короче, выбор поставщиков ультра-фиолетовых красок значительно уже, адгезия к металлу хуже, что приводит к отслаиванию краски при сильной деформации жести в дальнейшем.Лакированная жесть регулируется российским стандартом о технических требованиях к жести белой в листах, лакированной ГОСТ 10 138-88

ЖЕСТЬ

Просто жесть

© «Жесть». 2016 г.

Все права защищены.

Покрытие «Черненая сталь» для декоративных металлов

Blackened Steel звучит как одна из самых простых отделок для декоративных металлов, но это наиболее часто неправильно понимаемая и сложная отделка металлов.

Дуг Брэкен, президент Wiemann Metalcraft

Дуг Брэкен

» Дайте им любой цвет, который они хотят, лишь бы он был черным! » Генри Форд.

Blackened Steel звучит как одна из самых простых отделок для декоративных металлов, однако это наиболее часто неправильно понимаемая и сложная отделка металла.

Не обращая внимания на то, что существует множество различных типов стали, используемых в декоративных целях, и еще больше способов механически изменить сталь для визуального эффекта; Сталь «зачерняется» с использованием широкого спектра красок и порошковых покрытий, химических конверсионных покрытий (которые часто называют патиной, воронением из пистолета или черным оксидом), а также восками. Часто для достижения желаемой отделки используется комбинация двух или более этих процессов. И два финишера могут прибыть в одно и то же место двумя совершенно разными способами! Поэтому «черненая сталь» как спецификация отделки так же ясна, как написать продавцу в большом магазине одежды «синие джинсы» или заказать «белое вино» в хорошо укомплектованном винном магазине и ожидать, что они доставят ИМЕННО то, что вы имеете в виду. Даже показ продавцу фотографии бокала белого вина едва ли сужает область поиска. Из-за большого разнообразия процессов и материалов это создает возможность конфликта с другими профессиями для архитектора, дизайнера и владельца. Возможность недопонимания ограничивает способность изготовителя/отделочника правильно оценить работу, что приводит к торгам по принципу «яблоки к апельсинам». Итак, чтобы предотвратить некоторые из них, вот обзор основ черненой стали.

Стальные сплавы, прокатная окалина и цинкование

Сталь бывает сотен форм, размеров и сплавов. Опытные проектировщики поймут, какая сталь необходима для изготовления, и укажут материал с учетом отделки в конструкторской документации.

Большинство производителей стали используют горячекатаную «мягкую» сталь A36 для прутков, профилей, труб и некоторых листов. Весь этот материал поступает с мельницы, покрытой чрезвычайно твердым сине-серым оксидным слоем, называемым мельничной окалиной. 1018 — это предпочтительный сплав для холоднокатаной стали для листов, который дороже, чем A36, и поставляется без окалины. Хорошим выбором между стоимостью холодного и горячего валков является горячий вал, с которого прокатная окалина удалена травлением и промасливанием. P+O — это A36 без шкалы. Чего не знают многие, кто не занимается производством металлов, так это того, что прокатная окалина настолько прочна, что ее можно удалить только с помощью механических процессов, таких как шлифование или пескоструйная обработка, и она не впитывает патину. Холоднокатаная сталь, однако, имеет гораздо лучшее качество поверхности, не содержит прокатной окалины и готова к нанесению патины без дополнительной обработки поверхности.

Холоднокатаный, 1018 слева и горячекатаный справа. Горячекатаная сталь имеет сине-серую прокатную окалину. Видны некоторые царапины.

На этом изображении незаконченный лист из холоднокатаной стали 1018 слева и обычный лист из горячекатаной стали A36 справа. На холодном валу видны потертости и царапины. Они будут видны через типичную полупрозрачную, патинированную и лакированную черненую стальную отделку, поэтому всю поверхность необходимо будет заново отделать, чтобы она соответствовала, увеличивая время проекта. Однако сторона горячих валков с сине-серой прокатной окалиной выглядит довольно чистой. Большинство листов, независимо от сплава, будут иметь некоторую форму повреждения поверхности при обращении. Таким образом, если нам нужна сверхчистая горячекатаная сталь, мы должны сами забрать ее у оптовика. Если прокатная окалина повреждена, восстановить ее невозможно, мы можем либо зачернить царапины, которые остаются видимыми, но менее заметными, либо удалить 100% прокатной окалины и зачернить стальную поверхность.

Прокатная окалина сильно различается по цвету и текстуре и не находится под контролем какого-либо производителя. Некоторые производители наносят на прокатную окалину прозрачные покрытия или тонированные прозрачные лаки, чтобы затемнить отделку и создать более ровные оттенки, но это также увеличивает стоимость. Поэтому дизайнеры, которые хотят выглядеть в масштабе Милля, готовы принять присущую ему непредсказуемость и, возможно, больше, чем несколько царапин.

Пескоструйная обработка стальных стержней A36

Оцинкованные (оцинкованные) стальные листы чаще всего требуются для наружного применения этой декоративной отделки. Чернящие вещества затемняют цинк, а не сталь. Черненый цинк имеет те же проблемы, что и черненая сталь, но он защищает сталь от ржавчины и гораздо более устойчив к коррозии.

Здесь показаны стальные стержни A36, подвергнутые пескоструйной обработке, зачерненные с использованием матового черного лака и покрытые сверху прозрачным лаком. Этот метод менее дорогостоящий, чем химическая патина, и, как правило, более стабильный цвет.

Механическая отделка

Должна быть указана поверхность любой стали, подлежащей оксидированию. Если вы хотите получить чистую, блестящую, однородную отделку, то все открытые поверхности должны быть предварительно обработаны одними и теми же механическими средствами, такими как чистка щеткой или шлифование, или даже полировка перед нанесением патины. Если желаемая отделка рустикальная, то, возможно, потребуется лишь точечная патина только на тех участках, где прокатная окалина была сошлифована. Пескоструйная обработка может быть тонкой или конечной и создает ровную матовую поверхность. Может ли поверхность нуждаться в подкрашивании или ремонте при установке или обслуживании? Тогда, возможно, подойдет ненаправленная шлифовка, произведенная обычной орбитальной шлифовальной машиной.

Физические образцы имеют решающее значение для определения ожидаемого качества отделки и могут даже использоваться для испытаний на воздействие, но они также могут вводить в заблуждение. Например; финишер может наткнуться на идеальный образец даже 6 x 6 дюймов, но не осознать, что его или ее методы не будут такими же для листа 4 x 8 футов.

Вот пример двух деталей, выточенных из холоднокатаного стального прутка: одна почти отполирована и готова к патине, другая патинирована и покрыта лаком. Полированный металл в сочетании с глянцевым лаком придает поверхности черный зеркальный эффект с большой глубиной.

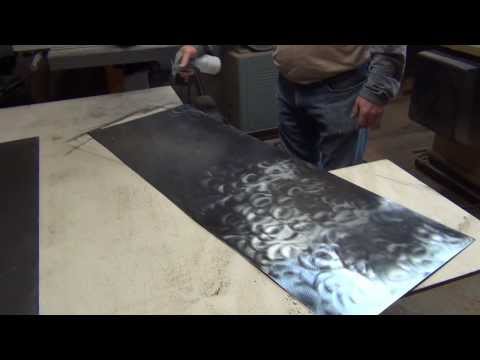

Патины и химические конверсионные покрытия

Наконец, окраска стали; Наиболее привлекательное «чернение» обычно достигается с использованием различных жидких химикатов как в горячем, так и в холодном виде. Лучше всего это делать в мастерской изготовителя/отделочника. Здесь можно правильно и безопасно управлять переменными механической отделки, предварительной обработки поверхности металла, температуры воды и металла, жесткости воды, влажности и т. д. Некоторые окисляющие химические вещества могут быть весьма токсичными, и вентиляция имеет решающее значение для безопасности рабочих. Таким образом, окисление в готовом помещении создаст значительные препятствия.

Поскольку в наши дни наиболее распространенная сталь на 90+% состоит из переработанных материалов, почти невозможно получить 100%-ный постоянный цвет из химически зачерненной стали из-за незначительных вариаций в составе сплава. Это становится более очевидным с большими листами. Дизайнеры и архитекторы должны ожидать, что возможны цветовые вариации из-за ручного применения этих отделочных материалов. Если вы ищете идеально ровную поверхность черного цвета, придерживайтесь красок. Или, если вам нужна отделка патиной, но вы хотите создать похожие оттенки, рассмотрите возможность нанесения тонированных прозрачных покрытий или воска поверх патины, чтобы создать более равномерную отделку.

Разнообразные патины можно наносить бесчисленными способами, чтобы придать стали визуальный интерес. Эффект также усиливается, когда черная отделка отполирована до такой степени, что становится видна текстура металла под ней.

Покрытия

A Черная оксидная отделка сама по себе обладает лишь умеренной коррозионной стойкостью, а цвета имеют тенденцию быть однотонными или матовыми, поэтому часто в архитектурных приложениях наносится дополнительное прозрачное покрытие. Прозрачные лаки являются наиболее распространенными и, как правило, наименее дорогими, но эмали, воски или уретаны, в зависимости от воздействия. Эти покрытия добавляют слой глубины и богатства, затемняя окисленную отделку и подавляя коррозию, также известную как ржавчина. Воски предлагают быстрый способ получить покрытие на поверхности и предотвратить дальнейшее окисление, но требуют регулярного обслуживания. К большинству прозрачных лаков и восков можно добавлять красители или оттенки, чтобы добавить еще один слой цвета, который поможет выровнять слегка неравномерную патину. Лаки, безусловно, имеют дополнительное преимущество, заключающееся в том, что их легко удалить и обновить, когда придет время, но многие из них плохо работают при воздействии чистящих средств, таких как аммиак, поэтому их следует избегать в таких областях, как кухни и ванные комнаты, а также отделка пола, где используются чистящие средства.

Прозрачные порошковые покрытия, хотя и прочные, как уретаны, не подходят, так как вода и химия предварительной стирки будут мешать черному оксидному покрытию в процессе патинирования. Прозрачные лаки и краски на водной основе также могут реактивировать оксидное покрытие, поэтому необходимо провести образцы и испытания, чтобы убедиться, что покрытие будет стабильным.
Более прочные покрытия, такие как эмали или уретаны, продлевают срок службы отделки, но удаление этих покрытий в будущем будет затруднено. Обновление отделки становится непрактичным при использовании пуленепробиваемого прозрачного покрытия. Наконец, не забудьте указать блеск, когда думаете об этих верхних покрытиях.

Наконец, вот несколько примеров языка спецификации, которые добавят ясности в спецификацию отделки черненых сталей. Как видно, необходимо передать много информации, чтобы получить четкое представление о том, что ожидается.

Спецификация образцов черненых стальных панелей внутри

Возможны и желательны изменения цвета и оттенка окалины. Изготовитель для использования листов из мягкой стали A36 с прокатной окалиной в такт. Необходимо соблюдать осторожность, чтобы свести к минимуму царапины от обработки. Поверхности, которые изношены более чем на 10%, неприемлемы. Вмятины и глубокие выемки недопустимы. Окончательная отделка поверхности будет включать в себя полную очистку, все царапины и потертости будут обработаны черным оксидом (патиной) с последующим прозрачным лаковым покрытием подходящего лака, совместимого с патиной и DTM. Лак должен быть нанесен на покрытие производителя. рекомендуемый ДПФ. Все открытые крепежные элементы будут покрыты черной оксидной патиной. Изготовитель должен предоставить готовый образец листа размером 24×36 для утверждения архитекторами, на котором также показаны некоторые потертости и крепежные детали.

Образец спецификации компонентов перил из черненой стали

Различия в цвете и оттенке окончательной отделки должны быть сведены к минимуму. По возможности изготовитель должен использовать листы и прутки из холоднокатаной стали. Если используется сталь A36, прокатная окалина должна быть удалена. Перед оксидированием (патиной) вся открытая сталь получает мелкую линейную зернистость в соответствии с направлением, указанным на чертежах. Направленная отделка будет похожа на «матовую» нержавеющую сталь № 6. Необходимо соблюдать осторожность, чтобы не поцарапать при обращении. Вмятины, царапины или выбоины недопустимы. Окончательная отделка поверхности будет включать в себя полную очистку с последующей отделкой черным оксидом (патиной). Черная оксидная отделка будет уменьшена на 50% с помощью мягкого скотч-брайта или стальной шерсти, открывающей блестящую металлическую поверхность, с последующим нанесением прозрачного лакового покрытия подходящего лака, совместимого с патиной и DTM. Лак должен быть нанесен на покрытие производителя. Рекомендуемая толщина сухой пленки. Изготовитель должен предоставить полноразмерный образец каждой формы с указанной отделкой для утверждения архитекторами.

Как всегда, хорошее общение и консультации с вашим опытным изготовителем/отделочником по металлу помогут вам получить правильную отделку с минимальными затратами на обслуживание.

• Источник для изготовления, отделки и установки превосходных архитектурных металлических конструкций на заказ: конечно же, свяжитесь с Wiemann Metalcraft.
• Источники патины: EPI, Birchwood Casey, SurFin Chemical, Sculpt Nouveau
• Источники лаков, предназначенных для металлов: Sculpt Nouveau, G.J. Николас, Permalac, Incralac (от Albi Coatings), Sherwin Williams (OPEX)
• Источники воска: воск эпохи Возрождения, воск пасты Джонсона, воск мясника, воск для черной мебели

Смотрите больше наших блогов здесь.

Лакированный листовой металл итальянского дизайна и лампа из дуба, 2000 г.

Для продажи на 1stDibs

Товары похожие на Лакированный лист итальянского дизайна и лампа из дуба, 2000 г. Стильная настольная лампа из белого лакированного листового металла с позолоченным декором

Настольная лампа, Италия, 1960, из хромированного металла и черного текстурированного лакированного металла

Настольная лампа из хромированного металла и латуни Design

Коническая настольная лампа-тренога, коричневый цвет середины века и латунь, лакированный металл, Италия, 1950-е годы

Винтажная итальянская настольная или настольная лампа из лакированного металла и хром, 1970-е годы

1 из 5

251,03 $

About

Лампа настольная из лакированного листового металла, цвет оранжевый и светлый дуб, итальянский дизайн, 2000 год, высота 41 см, ширина 5 см и глубина 50 см. .

Дополнительная информация:
Стиль: Винтаж 1970.

Подробная информация

• Размеры

  Высота: 16,15 дюйма (41 см) Ширина: 1,97 в (5 см).

• Период

  20th век

• Дата производства

  1970

• Состояние

• Расположение продавца

  Marseille, FR

• .0003

  Продавец: n°104201stDibs: LU4057329151112

  Посмотреть счет-фактуру

Доставка и возврат

1stDibs Гарантия защиты покупателя

Узнать больше

О продавце

Расположен в Марселе, Франция

Проверенный продавец

Эти опытные продавцы проходят всестороннюю оценку нашей командой штатных экспертов.

Основан в 1999 году

1 -й продавец с 2018 года

49 Продажи на 1STDIBS

Типичное время отклика: 23 часа

Подробнее от этого продавца

• Lacqued Lake Metal и дубовый лампа, 2000

  FR

  Настольная лампа цвета хаки из лакированного листового металла и светлого дуба, модель итальянского дизайна «Merlin», 2000 год, высота 43 см, ширина 14 см и глубина 27 см.

  Дополнительные …

  Категория

  20 -го века настольные лампы

  Материалы

  Листовый металл

  Итальянский дизайн листового металла и дубовая лампа, 2000

• Винтаж дизайнерский металл и отрицательный Plexi, 1970

  Лампа винтажного дизайна 1970-х годов из хромированного металла и тонированного оргстекла, включая 4 лампы (требуется проверка) и внутренние шары. Размер 35 см в диаметре на высоту 55 см.

  Доп…

  Категория

  20 -го века настольные лампы

  Материалы

  Металл

  Винтажный дизайн лампа хромированный металл и тонированное плекси, 1970

• Vintage Design Lacquer Lamp, 80S

  . кремовая лаковая настольная лампа 80-х годов, высота 22 см при диаметре 10 см.

  Дополнительная информация:
  Материал: Листовой металл
  Стиль: итальянский
  Размер: 50 H см.

  Категория

  20 -го века настольные лампы

  Материалы

  Листовый металл

  Винтажный дизайн кремовой лака

  Лампа 1970 См. Абажур дизайна Delmas из парусины и хромированного металла, размеры: высота 120 см, диаметр 34 см.

  Дополнительная информация:
  Материал: ткани и бархат
  Стиль: …

  Категория

  20 -го века настольные лампы

  Материалы

  Ткань

  Лампа См. Делмас дизайнерский абапайт в холсте и хромовом металле, 1970

• Vintage Lacquer и Gilt Bronze Desk Lamp Ilivières

  Speciate In Marsege Lacceer и Gilt Bronze Desk Lampières

  . Винтажная настольная лампа из лака и позолоченной бронзы с оливковыми ветвями. Размеры высота 86 см, ширина 55 см, глубина 41 см.

  Дополнительная информация:
  Материал: медь и латунь
  …

  Категория

  20 -го века настольные лампы

  Материалы

  Бронза

  ВИНТАЖНЫЙ ЛАК И Бронзовый настольный настольный настольный настольный листовой металл (следы позолоты под белым лаком) XIX «Лапласа мануфактуры Марсель» высотой 46 см на размер 22 см в диаметре.

  ..

  Категория

  Античные фонари 19-го века

  Материалы

  Листовый металл

  Пешрессивный фонарь 19-го века в лакированном листовом металле

Вы также можете как

. en-Barœul, Hauts-de-France

Эта декоративная настольная лампа в неоклассическом стиле изготовлена ​​из белого лакированного листового металла с позолоченным декором. Это французская работа, около 1970 года.

Категория

Винтажные 1970S Французские неоклассические настольные лампы

Материалы

Листовой металл

Неоклассикальный стиль белый лакированный листовый металл с позолоченной лампой

$ 1,164 Продажа цена продажи

20%

$ 1,164 Продажа цена продажи

20%

$ 1644. 1960 из хромированного металла и черного текстурированного лакированного металла.

Италия 1960 из хромированного металла и черного текстурированного лакированного металла. Приписывается Марио Беллини для Targetti Sankey

Оригинальная электроника, в очень хорошем состоянии. Некоторые …

Категория

Винтаж 1960-х годов Европейские современные настольные лампы в середине века

Материалы

Металл

Стол настольный настольный лампа, Италия 1960 в хромированном металле и черном текстурированном металле

$ 1 907

. и настольная лампа из латуни

от Deknudt

Расположен в Туркуэне, Франция.

Дизайнерский светильник из металла и латуни с гармоничными и благородными линиями. Prestigious and elegant

Category

Mid-20th Century Belgian Hollywood Regency Table Lamps

Materials

Metal, Brass

Design Chrome Metal and Brass Table Lamp

$1,295

Midcentury Brown and Brass Lacquered Metal Conical Tripod Table Лампа Италия 1950-е

By Stilnovo

Расположен в Риме, IT

Коническая настольная лампа-тренога из лакированного металла коричневого и латунного цвета середины века, Италия, 1950-е гг.

Замечательная настольная лампа с основанием для штатива и коническим плафоном, который чудесно рассеивает свет …

Категория

Итальянские современные настольные лампы середины 20-го века

Материалы

Металл, латунь

Коричневый Настольная лампа-тренога из лакированного металла и латуни Италия 1950-е годы

Винтажная итальянская настольная или настольная лампа из лакированного металла и хрома, 1970-е годы

Находится в Риме, IT

Небольшой винтажный столик или прикроватная лампа из хромированного металла и оранжевого эмалированного металла, Италия, 1970-е годы.

Категория

Винтажные итальянские настольные лампы космической эры 1970-х

Материалы

Металл, хром

Винтажная итальянская настольная или настольная лампа в лакированном исполнении Металл и хром, 1970-е годы

Винтажная итальянская настольная или настольная лампа из лакированного металла кремового цвета и латуни, 1950-е годы

Находится в Риме, IT

Небольшой винтажный столик или прикроватная лампа из латуни и кремового эмалированного металла, Италия, 1950-е гг.

Этот абажур в хорошем винтажном состоянии.

Категория

Винтажные итальянские современные настольные лампы середины века 1950-х годов

Материалы

Металл, латунь

Винтажная итальянская настольная или настольная лампа из кремового лакированного металла и латуни, 1950-е годы

-е

-е

-е Итальянская настольная лампа с каркасом из металла другого итальянского дизайна

Расположен в Лейре, Дания.

Итальянская настольная лампа с металлическим каркасом и абажуром из белого стекла другого дизайна. Лампа в отличном винтажном состоянии.

Категория

Итальянские другие настольные лампы 1980-х годов

Материалы

Металл

Итальянская настольная лампа с металлическим каркасом другого итальянского дизайна

Черная лакированная латунь, металл и стекло

Большая настольная лампа из черного лакированного металла и латуни с опаловым стеклом.

Категория

21 -й век и современные современные настольные лампы

Материалы

Металл

Черные лаковые латунные металлические и стекло. Купольные лампы

Расположен в Нью-Йорке, штат Нью-Йорк

Минималистский элегантный дизайн! за эту пару ламп, полностью изготовленных вручную в Италии, с парящими верхними абажурами из латуни, высоким качеством изготовления и вниманием к деталям: внешний…

Категория

В начале 2000 -х годов итальянские органические современные настольные лампы

Материалы

Латунь, Золотая тарелка

Современная пара Art Deco Design. Металл Бежевый Шелк Итальянский дизайн середины века 1970-е

Находится в Палермо, IT

Настольная лампа неизвестного дизайнера, произведенная в 70-х годах. Лампа имеет серебристый керамический корпус с тиснением и золотой верх. Основание и опора абажура из хромированного металла…

Категория

Середина 20-го века итальянские современные настольные лампы середины века

Материалы

металл, Chrome

Настольная лампа Ceramic Chrome Beige Silk Silk Midcentury Design 1970S

$ 1,506

900S

$ 1,506

.

The 1stDibs Promise

Узнать больше

Квалифицированные продавцы

Уверенность при оформлении заказа

Гарантия соответствия цены

Исключительная поддержка

Защита покупателя

Доверенная глобальная доставка

Подробнее о просмотре

6 Лист

3 Лист

Итальянский лакированные настольные лампы

Design Table

ПАТА САБЫЛА

Дизайнерская офисная мебель 9000 3

Настольные лампы

Пара настольных ламп из прозрачного стекла

Оранжевый стол середины века

Настольная лампа из муранского стекла 1970

Глазурованная керамическая лампа середины века

Pair Deco Lamps

Просмотреть все Популярные Другие поиски освещения

Лампа из латуни и черного лакированного листового металла

Лампа из латуни и черного лакированного листового металла | Chairish

org/BreadcrumbList»>
1. Home
2. Освещение
3. Лампы
4. Торшеры
5. Лампа из латуни и черного лакированного листового металла

Приблиз. Доставка из Лиона, Франция
5–7 недель

Товар не отправляется в Изменить мое местоположение

Описание

Лампа из латуни и черного лакированного листового металла, в хорошем состоянии. Разработан с 1970 по 1979 год, европейская вилка
(до 250 В). Проводка…
больше Лампа из латуни и черного лакированного листового металла, в хорошем состоянии. Разработан с 1970 по 1979 год, европейская вилка
(до 250 В). Электропроводка этого элемента может быть оригинальной и может потребовать замены, если не указано иное. меньше

Детали

Варианты доставки

Возвраты и отмены

Related Searches

• Brass Floor Lamps
• Floor Lamps with Table
• Torchiere Floor Lamps
• Arc Floor Lamps
• Antique Floor Lamps
• Halogen Floor Lamps
• Mid-Century Modern Floor Lamps
• Pharmacy Floor Lamps
• Торшеры с поворотным кронштейном
• Торшеры-треноги
• Торшеры для чтения
• Новые и нестандартные торшеры
• Новые и нестандартные торшеры в Лос-Анджелесе
• Новые и изготовленные на заказ торшеры в Филадельфии
• Новые и изготовленные на заказ зеленые торшеры
• Новые и изготовленные на заказ торшеры середины века Modern
• Новые и изготовленные на заказ торшеры в стиле ар-деко
• Новые и изготовленные на заказ торшеры из латуни
• Новые и изготовленные на заказ бронзовые Торшеры
• Новые и изготовленные на заказ керамические торшеры
• Новые и изготовленные на заказ медные торшеры
• Новые и изготовленные на заказ датские современные напольные лампы
• Новые и изготовленные на заказ торшеры в Нью-Йорке
• Новые и нестандартные напольные светильники Gold
• Новые и нестандартные промышленные торшеры
• Новые и нестандартные мраморные торшеры
• Новые и нестандартные красные торшеры
• Новые и нестандартные скандинавские торшеры
• Новые и нестандартные серебряные торшеры
• Новые и изготовленные на заказ деревянные напольные лампы

Посмотреть все

Возврат

Делайте покупки безопасно с нашим
Гарантия покупателя

Гарантия покупателя стула гарантирует, что вы будете полностью спокойны, когда
совершение покупки на Chairish, если ваш товар:

• Не прибыл
• Сломался во время транспортировки
• Полностью отличается от того, что вы купили

За исключением:

• Некоторые товары на заказ и ограниченный выбор других товаров
  (отмечено как не подлежащее возврату в разделе «Возврат и отмена» описания продукта)
• Заказы, в которых были выбраны бесплатный самовывоз или местная доставка, управляемая продавцом:
  • После осмотра, если вы решите не двигаться вперед с покупкой,
    вы или ваш агент должны отказаться от товара в момент получения/доставки от продавца
  • После того, как вы получили товар, все продажи являются окончательными

Все продажи являются окончательными через 48 часов после доставки.

• Международное, трансграничное возвращение может потребовать различных процессов в зависимости от стран, между которыми
  товар доставляется в/из, и покупатель несет ответственность и обязанности (если применимо, при трансграничных заказах).
• При подтвержденном возврате покупатель несет полную стоимость упаковки и доставки при возврате.

Чтобы запросить возврат или уведомить нас о том, что вы не приняли товар при получении или доставке, напишите по электронной почте.
[email protected]
и укажите номер заказа и причину вашего запроса на возврат.

Посмотреть полные отчеты
политика и часто задаваемые вопросы.

---

Аннулирование

Посмотреть полную политику отмены
и часто задаваемые вопросы.

Перед отправкой или самовывозом покупатели могут отменить заказ по любой причине, за исключением некоторых
Изделия, изготовленные на заказ, где были закуплены расходные материалы или начата работа над изделием.

Пожалуйста, сообщите нам в течение 24 часов с момента покупки, если вы хотите отменить заказ, так как своевременная отмена
уменьшить вероятность того, что вы будете нести расходы по доставке.

После того, как отправка или получение были инициированы, отмена будет считаться возвратом, и вы будете
ответственность за стоимость доставки.

Доставка

Посмотреть полную политику доставки и часто задаваемые вопросы.

Примечание. Товары, сделанные на заказ, обычно включают время выполнения или индивидуальное окно доставки, которое подробно описано в
Описание продукта.

Для доставки всех остальных товаров см. ниже:

Бесплатная доставка

Бесплатная доставка может быть предложена для некоторых товаров.

Небольшие предметы обычно доставляются в течение 2 недель с даты покупки, в то время как более крупные предметы и мебель могут
доставка до 6 недель.

При возврате товара с бесплатной доставкой стоимость обратной доставки оплачивается покупателем.

Бесплатная местная подвозка

Самовывоз позволяет клиентам осмотреть товар во время получения и избежать затрат на доставку.

После покупки на адрес электронной почты, связанный с заказом, отправляется электронное письмо с подтверждением, которое включает:
Проверка получения и контактная информация продавца

Пожалуйста, свяжитесь с продавцом в течение 5 дней для согласования получения

Доставка посылки

Доставка осуществляется через признанных перевозчиков, таких как UPS, FedEx и DHL.

Посылкой могут быть отправлены только предметы, которые можно надежно упаковать в коробку или конверт.

Стоимость доставки начинается от 9 долларов США и зависит от размера, веса, упаковки и стоимости товара.

Товары обычно доставляются в течение 2 недель с даты покупки.

Местная доставка

Товар доставляется к вам домой и размещается в выбранной вами комнате (установка и подключение не оплачиваются).
включены).

Местные тарифы доступны для большинства товаров, если место доставки находится в пределах 50 миль.

Стоимость доставки начинается от 149 долларов США в зависимости от типа товара, размера, местонахождения покупателя и продавца и стоимости.
предмета.

Местная доставка обычно занимает до 3 недель.

Доставка на дом

Товар доставляется к вам домой и размещается в выбранной вами комнате (установка и подключение не входят в стоимость).

Доставка может занять до 6 недель и до 8 недель, если покупатель или продавец находятся за пределами
стандартные маршруты доставки.

Стоимость доставки начинается от 299 долларов США и зависит от типа товара, размера, местонахождения покупателя и продавца и стоимости товара.

Delivery Type	Under $2,000	Over $2,000
Chairish In-home Delivery	$299	$399
Большая обработка > 35 куб. футов < 52 кубических футов	399 долларов США	449 долларов США
Перемещение хрупких и/или негабаритных грузов	Цена может варьироваться. В зависимости от материала, расположения и размера.	Цена может варьироваться. В зависимости от материала, расположения и размера.

Кресло Доставка грузов

Доставляется в ящике прямо к входной двери.

Вам понадобятся инструменты и/или оборудование, чтобы открыть ящик.

Срочная международная доставка может занять от 4 до 6 недель.

Доставка, управляемая продавцом

Доставка осуществляется продавцом через грузоотправителя по выбору продавца.

Доступно для товаров на усмотрение продавца.

Местная доставка, управляемая продавцом

Местная доставка по тротуару предлагается и управляется продавцом в пределах ограниченной географии.

После покупки на адрес электронной почты подтверждения, связанный с заказом, отправляется электронное письмо с подтверждением.
и включает в себя: Код подтверждения самовывоза и контактную информацию продавца

Пожалуйста, свяжитесь с продавцом в течение 5 дней, чтобы согласовать доставку.

Международная посылка

Международные отправления посылок обрабатываются нашим дочерним узлом в Европе, Pamono

Отправления организуются через Fedex

Вы будете обновлены с номером отслеживания после заказа доставки

Международные отправления отправлений могут занять от 1 до 6 недель с доставкой

Ускоренная международная доставка на дом

Ускоренные международные отправления на дому обрабатываются нашим дочерним сайтом в Европе, Pamono

Отправления организуются Metropolitan и будут доставлены в выбранный вами номер

Вы получите номер для отслеживания после того, как ваш товар пройдет таможенную очистку и забронированы для доставки на дом

Ускоренная доставка на дом может занять от 3 до 7 недель

Ускоренная международная доставка

Срочные международные перевозки обрабатываются нашим дочерним сайтом в Европе, Pamono

Доставка осуществляется через FedEx и будет доставлена ​​ в ящике перед вашим домом/зданием

Вам потребуются инструменты и/или оборудование, чтобы открыть ящик; Fedex не будет открывать ящик для вас

Вы будете обновлены с номером для отслеживания, как только ваш товар будет забронирован для авиаперевозки

Ускоренная международная доставка может занять от 2 до 4 недель, чтобы быть доставленной

Международный доставка

Международные перевозки обрабатываются нашим дочерним узлом в Европе, Pamono

Отправки организуются через Schumacher Cargo и автоматически поставляются с доставкой на дом

Вы получите номер для отслеживания после того, как ваш товар пройдет таможенную очистку

Международные отправки принимаются Срок доставки от 12 до 25 недель, в зависимости от графика доставки нашего партнера и вашего местоположения

Гарантия покупателя Chairish

Гарантия покупателя Chairish гарантирует, что вы будете полностью спокойны при совершении покупки.
