Трубы в ППУ изоляции: зачем это нужно

Трубы в ППУ изоляции: зачем это нужно | Статьи, Челябинск, +7 (351) 777-94-98




В современном строительстве и производстве товаров для дома и коммерческой деятельности наиболее часто используемым материалом является пенополиуретан (ППУ) – самый универсальный класс из выпускаемых сегодня полимеров. Этот материал обладает уникальными свойствами, которые позволяют получать большой спектр конечных продуктов – от мягкий и эластичных до твердых и жестких изделий.

Сферы применения ППУ

Благодаря своим исключительным свойствам, которые зависят от технологии производства и компонентов, которые добавляются в каждом конкретном случае, пенополиуретан нашел широкое применение в самых разных отраслях жизнедеятельности человека и в промышленности, а именно:

  • В строительстве – в качестве утеплителя, наполнителя сэндвич-панелей, для акустической и гидроизоляции жилых и коммерческих зданий;
  • При строительстве магистральных трубопроводов и теплосетей, инженерных коммуникаций и низкотемпературных трубопроводов для химической промышленности в качестве утеплителя;
  • В автомобильной промышленности – в качестве шумоизоляционного материала и в роли наполнителя автокресел;
  • При производстве бытовой техники – как хладоизолятор холодильных и морозильных камер и транспортной холодильной техники;
  • В мебельной и легкой промышленности – как наполнитель и прокладочный материал;
  • Другие сферы применения.

Зачем это нужно?

Большая часть домов в нашей стране пользуется центральным отоплением. Горячая вода почти во всех ее регионах тоже подается централизованно. Однако воду мало нагреть — ее еще нужно доставить потребителю с минимальными потерями тепла.

  • Труба заворачивалась в слой теплоизоляции;
  • Стекловата фиксировалась обычной отожженной стальной проволокой;
  • Сверху трубы покрывалась листом оцинкованного железа.

Совсем недавно других материалов для теплоизоляции просто не было

Во время эпидемии краж цветных металлов в 90-е годы от оцинковки пришлось отказаться. Поверхность зачастую стали обмазывать простым цементным раствором. Его, разумеется, не крали; однако потери тепла в этом случае были больше: оцинковка уменьшала и потери на излучение, чего о растворе не скажешь.

Наконец, примерно 10 лет назад начали применять трубы в ППУ (в пенополиуретане). Параллельно был налажен выпуск еще одного изделия: скорлупа ППУ для труб могла служить теплоизоляцией уже действующих теплотрасс.

Материал на фоне предшественников обладает целым рядом достоинств:

  • Предельно легким монтажом;
  • Если стекловата, намокнув под дождем при нарушении внешней оболочки, резко ухудшает теплоизолирующие качества, то труба в ППУ имеет одинаково низкие теплопотери при любой влажности;
  • Трубу с полиэтиленовым покрытием поверх пенополиуретана можно укладывать в грунт без всякой дополнительной изоляции и защитного короба;

                          Заглушки на торцах защищают трубы от коррозии во время хранения. Заодно и мусора внутри будет меньше

  • Вандализм и кража теплоизоляции стали практически невозможны;
  • Коррозия трубы под непроницаемой для воды оболочкой замедляется на десятки процентов.

Важно: основное достоинство такой трубы — в существенной экономии тепла. Если у традиционных методов изоляции допустимые теплопотери составляют 20-25%, то для труб с заводской пенополиуретановой изоляцией — всего 2-3.

Что это такое?

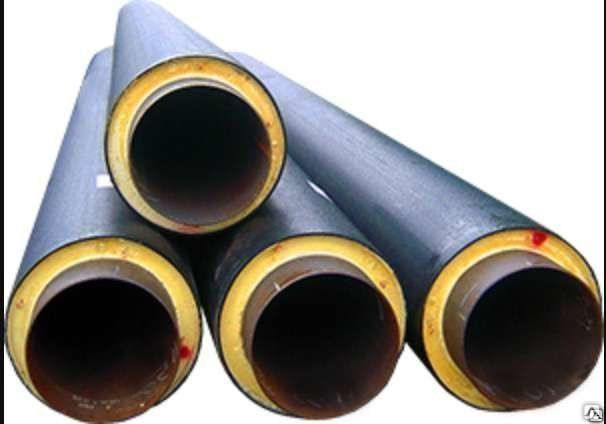

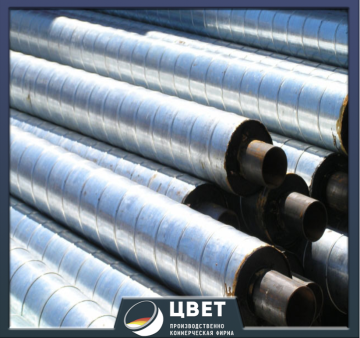

Труба стальная ППУ — это обыкновенная стальная труба для отопления или водопровода, которая на фазе изготовления покрыта теплоизолирующим слоем из вспененного полиуретана. В зависимости от того, предназначена труба для укладки в грунт или для прокладки по воздуху, выбирается внешнее защитное покрытие поверх слоя пенополиуретана.

Для грунта идеальный выбор — полиэтиленовый защитный слой (труба так и называется — ППУ ПЭ), для воздуха — старая добрая оцинковка. Та же, что применялась раньше. Такие трубы в прайс-листах помечаются сочетанием «ОЦ».

Впрочем, снять наружный слой, намотанный в виде бесконечной ленты для обогрева труб, уже достаточно проблематично, так что вандализма можно не опасаться. Да и социальные предпосылки к нему вроде бы пошли на убыль…



Как это делается?

Производство труб ППУ не несет в себе никаких технических сложностей: обычная стальная труба окружается оболочкой из вспененного полиуретана (известного, кстати, строителям в качестве обыкновенной монтажной пены) и затем защищается внешним слоем из полиэтилена или оцинковки.

Технология, по которой производятся ПЭ трубы ППУ, в общих чертах такова:

  • Экструзией  (выдавливанием подогретого полиэтилена из резервуара через пресс-форму) изготавливается внешняя оболочка, в которую помещается стальная труба.
  • Пространство между ними заполняется вспененным полимером, который быстро застывает при контакте с воздухом.

Стандарты

ГОСТ 30732-2001 был окончательно принят лишь в 2006 году, когда трубы с предустановленной теплоизоляцией уже вовсю производились. Любопытно, что он не регламентирует производство труб с защитным покрытием из оцинкованного железа. Текст стандарта упоминает лишь трубы ППУ ПЭ.

Согласно тексту стандарта, допустимы следующие размеры:

Наружный диаметр стальных труб d

Тип 1

Тип 2

Наружный диаметр изоляции по полиэтиленовой оболочке

Толщина слоя пенополиуретана S

Наружный диаметр изоляции по полиэтиленовой оболочке

Толщина слоя пенополиуретана S

номинальный D

предельное отклонение (+)

номинальный D

предельное отклонение (+)

57

125

3,7

31,5

140

4,1

38,5

76

140

4,1

29,0

160

4,7

39,0

89

160

4,7

32,5

180

5,4

42,5

108

180

5,4

33,0

200

5,9

43,0

133

225

6,6

42,5

250

7,4

54,5

159

250

7,4

41,5

280

8,3

55,5

219

315

9,8

42,0

355

10,4

62,0

273

400

11,7

57,0

450

13,2

81,5

325

450

13,2

55,5

500

14,6

79,5

426

560

16,3

58,2

630

16,3

92,5

530

710

20,4

78,9

—

—

—

630

800

23,4

72,5

—

—

—

720

900

26,3

76,0

—

—

—

820

1000

29,2

72,4

1100

32,1

122,5

920

1100

32,1

74,4

1200

35,1

120,5

1020

1200

35,1

70,4

—

—

—

Под «тип 1″ и «тип 2″ понимаются трубы с обычной и усиленной изоляцией.

Трубы с пенополиуретановой теплоизоляцией соединяются, согласно стандарту, только сваркой с полным проплавлением шва. Стандарт упоминает и внешний вид полиэтиленовой защитной оболочки, и ее прочность:

Показатель

Значение

Качество поверхности

Трубы-оболочки должны иметь гладкую наружную поверхность. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. Внутренняя поверхность труб должна иметь шероховатость. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения. Цвет труб — черный.
Относительное удлинение при разрыве, %, не менее

350

Изменение длины труб-оболочек после прогрева при 110 °С, %, не более

3

Стойкость при температуре 80 °С и постоянном внутреннем давлении, ч, не менее

1000
(при начальном напряжении в стенке трубы 3,2 МПа)

Монтаж

Монтаж труб ППУ включает следующие основные этапы:

  • Труба зачищается от изоляции на расстояние до 300 мм от каждого края;
  • Выполняется сварное соединение, которое проверяется на прочность переносным дефектоскопом;
  • На трубу надевается термоусадочная муфта;
  • Полость под ней заполняется вспененным полимером (монтажной пеной), после чего муфта нагревается и осаживается по месту, обеспечивая герметичность внешней оболочки.

                                 Здесь прекрасно видно, как обеспечивается теплоизоляция сварных соединений

Важно: полиэтилен — материал горючий, да и пенополиуретан боится высоких температур.

Торцы зачищенной теплоизоляции на время сварочных работ закрываются любыми экранами из негорючего материала; внешняя оболочка может быть укутана, к примеру, асбестовой тканью.

Как видите, при укладке трубы в ПЭ оболочке затраты времени минимальны. Вам так не показалось? Вспомните про альтернативу — теплоизоляцию стекловатой и многочасовую штукатурку поверхности вручную.

Не всегда, кстати, для укладки теплотрасс и вообще труб, защищенных предустановленной теплоизоляцией, роется траншея. Многие предприятия, осуществляют прокладку теплотрасс методом горизонтального бурения.

В крупных населенных пунктах перекопать дорогу с оживленным движением подчас проблематично. Однако как утеплить трубу, протащив ее через горизонтальный прокол в грунте?

Здесь и придет на выручку наш герой — трубы в полиэтиленовой оболочке и с готовой теплоизоляцией.

Горизонтальное бурение и трубы с предустановленной теплоизоляцией позволяют забыть про перекопанные каждой осенью улицы

Заключение

Едва ли трубы ППУ понадобятся вам при ремонте квартиры. А вот чтобы провести отопление или горячую воду в загородный дом или подключить к теплотрассе большой склад, это решение просто идеально.



  • Трубы пластиковые
  • Гибкие теплоизолированные трубы ПНД, PEX-а, PERT в ППУ изоляции для теплотрасс, ГВС и отопления
  • Резинотканевые трубы из износостойких резин для предприятий гидромеханизации и ГОКов
  • Сортамент стальных труб
  • Запорная арматура и фитинги
  • Газовая арматура
  • Водоподготовка и очистка воды
  • Дренажная система водоотведения
  • Пластиковые трубы и колодцы для защиты кабеля
  • Пластиковые КОЛОДЦЫ, ЕМКОСТИ
  • Оборудование для сварки полиэтиленовых труб ПНД ПЭ 100
  • Система Оперативного Дистанционного Контроля
  • Сильфонный компенсатор





Новости

  • ТРУБА ПНД PE-RT ТИП II TR 40 мм sdr 11, 50 мм sdr 11, 63 мм sdr 11
  • Сертификат труба пэ техническая безнапорная АОС 2021-2024г
  • Труба КОРСИС АРМ гофрированная с усиливающим стальным слоем

Статьи

  • Труба ХПВХ, PVC-C, Corzan для промышленного применения
  • Обратный клапан ПВХ (PVC-U) от компании Georg Fischer
  • Аппарат для сварки труб ПНД встык ATLANT

Политика конфиденциальности









Инструкция по изоляции стыков труб ППУ

ГлавнаяИнструкции по монтажуИзоляция стыковых соединений термоусаживающими муфтами

1.

Подготовка к работе.

1.1. Муфта устанавливается на трубу перед сваркой стыкового соединения металлических труб теплотрассы. Упаковочная пленка не снимается до начала изоляции! Маркировка муфты должна соответствовать диаметру оболочки изолируемого трубопровода. Свободные от изоляции концы стальных труб в месте стыка должны составлять в сумме:

  • не более 300мм для труб диаметром  57-219мм по стальной трубе.

  • не более 450мм для труб диаметром  273мм и более по стальной трубе.

2. Условия производства работ.

2.1. К изоляции стыков труб ППУ приступают после 100%-го контроля сварных швов соединений неразрушающим методом или после гидравлического испытания трубопровода.

2.2..Работы по изоляции соединений производятся при температуре воздуха не ниже -15 С°, а также при наличии технологических приямков не менее 1,4м (0,7м в каждую сторону от стыка) и глубиной не менее 400мм, согласно ВСН 11-94, ВСН 29-95 и СП 41-105-2002

2.3.Во время выпадения осадков (дождь, снег) работы производятся только под временным укрытием, исключающим попадание влаги на монтируемые элементы.

2.4. При монтаже теплотрассы оборудованной системой оперативного дистанционного контроля состояния изоляции (ОДК), непосредственно перед выполнением работ по изоляции стыка необходимо соединить сигнальные проводники и провести контрольные измерения согласно «Инструкции по соединению сигнальных проводников» и «Инструкции по проведению контрольных измерений».

2.5. На трубопроводах с диаметром  стальной трубы 273 мм и выше работы по термоусадке муфт проводятся  с использованием двух газовых горелок одновременно.

3. Производство работ.

3.1. Очистить торцы теплоизоляции, поверхность полиэтиленовой оболочки и металлической трубы от грязи, чтобы муфту можно было перемещать по чистой поверхности. При необходимости промыть водой и просушить газовой горелкой. Полиэтиленовая оболочка чистится на расстояние достаточное для перемещения муфты по чистой поверхности, но не менее длины применяемой муфты. Стальную трубу чистить металлической щёткой (кордощеткой) до удаления рыхлой пластовой ржавчины.

3.2.На торцах труб удалить слой теплоизоляции на глубину 15-20мм  , соединить сигнальные проводники и провести контрольные измерения согласно «Инструкции по соединению сигнальных проводников» и «Инструкции по проведению контрольных измерений».

3.3. П /Э оболочку, с обеих сторон стыка, на расстоянии 150-200мм, обезжирить растворителем, тщательно зачистить наждачной бумагой, повторно обработать растворителем. При температуре окружающего воздуха ниже 0°С оболочку необходимо прогреть на расстоянии 30 см по обе стороны от стыка, чтобы она стала горячей на ощупь (30°С-50°С).

3.4. Используя рулетку, отцентрировать положение муфты относительно оси стыка, нанести маркером риски, соответствующие предполагаемым торцам муфты. При этом ранее подготовленные поверхности оболочек должны на 20-50 мм с обеих сторон выходить за габариты муфты. Запрещается использовать для разметки мел.

3.5. Распаковать муфту таким образом, чтобы наружная поверхность упаковочной пленки находилась на П/Э оболочке трубы, но вне зоны ранее подготовленных поверхностей оболочек, а перемещение муфты происходило по чистой внутренней поверхности упаковки. Внутренняя поверхность муфты должна быть сухой и чистой. В случае загрязнения внутренней поверхности муфты произвести очистку ее от грязи, а внутренние поверхности муфты на глубину ~150мм  от  торцов  необходимо обезжирить, зачистить наждачной бумагой и еще раз обезжирить.

3.6. Сверху муфты просверлить  отверстие Д=25мм. на расстоянии 150мм от одного из краёв муфты.

3.7. Прогреть подготовленные поверхности оболочек с обеих сторон от стыка мягким         пламенем пропановой горелки до температуры 30°С-50°С. На теплую поверхность оболочек по периметру наклеить адгезивную  или мастичную ленту, отступив от рисок 10-15мм. Нахлест адгезива или мастики в месте соединения 10мм. После чего удалить с адгезивной ленты или мастики защитную пленку. После снятия защитной бумаги с адгезивной (или мастичной) ленты попадание на ее поверхность пыли, влаги, грязи не допускается.

3.8. Надвинуть муфту на стык, расположив ее в соответствии с нанесенными ранее рисками и отверстием вверх.

3.9. Усадить края муфты. Для того чтобы не повредить муфту, прогревать следует мягким пламенем пропановой горелки, круговыми непрерывными движениями равномерно по окружности муфты. Не допускать усадку пятнами и перегрев ( блеск П/Э) муфты и оболочки. По завершении усадки края муфты плотно обожмут оболочку. При этом контролируется плотное прилегание поверхностей, без смятия и задиров краев муфты. После усадки муфта имеет бочкообразную форму.

3.10. Контроль герметичности производится опрессовкой, после остывания муфты до температуры 40°С.

В отверстия, просверленные по п.3.6 вставляются специальное устройство для опрессовки, через него в муфту накачивается воздух под давлением 0,4 бар. Муфта выдерживается под испытательным давлением в течение 5 минут. В случае падения давления при помощи опрыскивателя мыльный раствор наносится по периметрам стыков муфта-оболочка. Дефектные места определяются по пузырькам мыльного раствора. При их обнаружении дефектные места повторно прогреть мягким пламенем пропановой горелки и повторить испытания. Если повторная опрессовка  не даёт положительного результата, муфта со стороны утечки герметизируется дополнительной адгезивной (или мастичной)  лентой и термоусаживающим полотном. Лента устанавливается на переход муфта-оболочка, так  что бы сам переход находился на середине ленты. Сверху  устанавливается термоусаживаемое полотно, шириной не менее 200 мм и производится его термоусадка.

После остывания произвести повторную опрессовку муфты. Дальнейшие работы по теплоизоляции стыка возможны только после получения полной герметичности.

3.11. На расстоянии 150мм от второго торца муфты сверху просверлить второе отверстие Д=25мм.

3.12. Теплоизоляция стыка.

В чистую емкость отдозировать необходимое по объему заливаемого стыка количество компонентов А и В (в пропорциях согласно технологическим инструкциям фирм-поставщиков). Перемешать компоненты. Через отверстия залить смесь компонентов ППУ. Закрыть отверстия дренажными пробками. В процессе вспенивания незначительное количество пены вытечет через дренажные отверстия пробок, это будет свидетельствовать о полном заполнении объема стыка. Повторно обмылить муфты по всему периметру и проверить на протечки.

 Компонент В относится ко II классу опасности, обладает общетоксичным действием, вызывает раздражение верхних дыхательных путей. При работе исключить попадание компонентов на открытые участки тела.  При заливке следует находиться вне зоны возможного выплеска пены.

3.13.После затвердения пены удалить дренажные пробки, очистить поверхность муфты, примыкающую к заливочным отверстиям от излишков пены и обработать отверстия конической фрезой или другим режущим инструментом.

3.14. Заварить отверстия П/Э пробками. Для этого нагреть инструмент для заварки пробок до температуры 240С°. Вставить П/Э пробку во внутренний конус инструмента, наружный конус вставить в заливочное отверстие и, нажимая на П/Э пробку вдавливать инструмент в отверстие муфты. Когда пробка углубится на 2мм в конус, вынуть инструмент и вдавить в отверстие муфты оплавленную пробку. Удерживать пробку под давлением в течение 20сек

3. 15.После заливки стыка следует проверить целостность проводов и   сопротивление изоляции системы ОДК заизолированного участка.

3.16.Нанести на смонтированную муфту личное клеймо и дату монтажа.
