Как определить диаметры стальных труб с помощью таблицы размеров. Маркировка стальных труб по диаметру

обозначение толщины стенки, диаметра и других данных металлических труб

Содержание:

Грамотный специалист по цифрам, нанесенным на поверхность трубного изделия, может назвать основные параметры труб, материал изготовления, прочностные характеристики, а также производителя. Стальные трубы специального назначения имеют маркировку, которая немного отличается от стандартных обозначений.

Изделиями специального назначения называют следующее:

• Трубные изделия из легированной стали.
• Трубы из нержавеющей стали.
• Трубы для бурения.
• Трубные элементы магистральных трубопроводов.
• Трубы для котельных.

Чем можно наносить маркировку

Для маркирования могут использоваться:

• Несмываемая краска.
• Электрографы.
• Электрокаплеструйные печатающие устройства.
• Клеймение.

На некоторые типы трубных изделий никакие данные не наносятся, а для тех, которые должны иметь обозначения в обязательном порядке, способ нанесения маркировки выбирается в зависимости от классности и основных параметров трубы.

Стандартная маркировка стальных труб

Все необходимые данные наносятся на трубы по определенному стандарту.

Расположение обозначений

Ручная маркировка стальной трубы печатается на определенном расстоянии от конца изделия: не менее 2 см и не далее 50 см. При механизированном нанесении обозначений это значение увеличивается и составляет 0,1 м и 1,5 м.

Размер обозначений

Буквенные и числовые обозначения трубы должны иметь определенный размер, который также регламентирован определенным нормативным документом. Знаки должны иметь высоту не меньше 0,5 см и не больше 3 см, а ширину - от 0,3 см до 1,2 см. Размер обозначений определяется в соответствии с параметрами трубы.

Деление на классы

Условно трубные изделия делятся на следующие классы:

• Трубы 1 класса могут использоваться для газообразной и жидкой среды в системах полива. Кроме того из таких изделий допускается изготовление оградительных конструкций или опор.
• Трубы 2 класса могут использоваться в трубопроводах, работающих при низком и высоком давлении, транспортирующих нефть и нефтепродукты, газ или воду.
• Трубы 3 класса подходят для работы при высоких значениях температуры.
• К 4 классу относятся бурильные толстостенные трубы, которые могут сопротивляться сильному скручиванию.
• Трубы 5 класса находят применение при строительстве вагонов, автомобилей, мостовых кранов, буровых вышек и некоторых мебельных конструкций.
• 6 класс труб находит применение в машиностроительной отрасли в качестве заготовок, из которых производят подшипники, цилиндры, насосы и ресиверы.

Классификация по диаметру

В зависимости от диаметра трубы специального назначения также делятся на несколько видов:

• Трубы малого диаметра имеют сечение не более 114 мм.
• Изделия среднего диаметра - свыше 114 мм, но не более 480 мм.
• Трубы большого диаметра отличаются сечением больше 480 мм.

Трубы малого диаметра

Изделия такого вида не имеют маркировки, они транспортируются в специальных упаковках, на которой имеется сопроводительный ярлык. Аналогичным способом наносятся данные на трубы, полученные в процессе холодной деформации, диаметром не более 450 мм.

Изделия должны сопровождаться следующей информацией:

• Данные о производителе и номер заказа.
• Дату изготовления и данные о смене.
• Номер упаковки.
• Номер партии.
• Размеры, включая обозначение толщины стенки трубы.
• Регламентирующий документ.
• Номер плавки.
• Количество единиц в одной упаковке.
• Теоретическая масса (указывается при заказе в метрах).
• Фактический вес.
• Общий метраж.
• Код получателя.

Трубы среднего диаметра

Изделия, толщина стенок которых превышает 3,5 мм, а диаметральное сечение свыше 159 мм, имеют индивидуальную маркировку. Трубы холодной деформации диаметром более 159 мм и менее 450 мм имеют обозначение на трех единицах из всей упаковки, а также сопровождаются специальным ярлыком.

Трубы большого диаметра

Изделия, диаметр которых превышает 530 мм, могут иметь маркировку внутри трубы.

Если толщина стенки составляет больше 10 мм, то наносить обозначения можно на торце изделий. В зависимости от марки стали, используемой при производстве труб, выбирается цвет маркировки. Чаще всего обозначение труб имеет яркий цвет, чтобы простить его поиск.

Трубы для котельных в соответствии с маркой стали имеют обозначения следующих цветов:

• Обозначения зеленого цвета наносятся на сталь марки 20.
• Маркировка голубого цвета - на сталь марки 20ПВ.
• Коричневые буквы и цифры соответствуют стали 15ГС.
• Желтые обозначения можно увидеть на стали марки 15ХМ.
• Оранжевую маркировку наносят на сталь 12Х1МФ-ПВ.
• Данные о трубе, нанесенные белым цветом, соответствуют стали 15Х1М1Ф.
• Синие буквы и цифры наносятся на трубы 12Х2МФСФ.

Обозначение в соответствии с новым национальным стандартом

По новому регламентирующему документу ГОСТ Р ISO 3183-1-2007 трубные элементы имеют некоторые отличия в маркировке.

Трубы, имеющие диаметр менее 48,3 мм, транспортируются в упаковке, при этом обозначения нанесены на бандаже или прикрепленном металлическом ярлыке методом клеймения. Длина таких изделий должна быть указана в метрах и сантиметрах.

На изделия диаметром, не превышающим 406,4 мм, маркировка наносится на внешнюю поверхность каждой трубы. Длина изделия может быть указана в любом месте.

Маркировка труб металлических диаметром свыше 406,4 мм выполняется внутри трубы. Однако по желанию заказчика могут использоваться другие варианты. Маркируют изделия, используя трафарет, с отступлением от края не менее 152,4 мм.

Нельзя ставить клеймо рядом со сварным швом в следующих случаях:

• Если трубы изготовлены из стали группы прочности L175 и выше без последующей закалки.
• Если толщина стенок изделий не превышает 4 мм.

Это расстояние от шва до клейма должно быть более 25,4 мм.

В маркировке указывается следующее:

• Изготовитель (допускается наносить полное наименование или обозначение торговой марки).
• Обозначение стандарта ГОСТ Р ISO 3183-1 при условии, что изделие выполнено в полном соответствии этому документу.
• При изготовлении по нескольким стандартам обозначается каждый из них.
• Вес 1 погонного метра готового изделия.
• Марка стали и группа прочности.
• Способы формирования изделия.
• Произведенная термическая обработка.
• Протестированное давление.
• Различные дополнительные требования.

Сталь группы прочности выше L320 может выпускаться с содержанием ниобия, который в маркировке указан буквой С, содержание ванадия в составе стали обозначается буквой V, а титана - буквой Т.

Способ формирования труб также отражается в маркировке:

• Бесшовные трубы обозначаются буквой S.
• Сварные изделия, имеющие непрерывный шов, обозначаются буквой F.
• Остальные сварные трубы имеют обозначение W.

Термическая обработка также имеет соответствующее обозначение:

• Нормализованная труба в маркировке имеет обозначение N.
• Изделия со снятым докритическим напряжением обозначаются буквами HS.
• Трубы отвержденные в докритическом состоянии имеют маркировку HA.
• Закаленные и отпущенные изделия маркируются буквой Q.

Из дополнительных обозначений используется нанесение пятна определенного цвета диаметром 5 см. Наносится на изделия диаметром свыше 114,3 мм, выполненные из стали L320.

Каждая группа прочности маркируется своим цветом:

• Трубы L320 маркируются черным пятном.
• Трубы L360 - зеленым пятном.
• Изделия, соответствующие группе L390, маркируются пятном синего цвета.
• На трубах L415 красное пятно.
• На изделиях L450 белое пятно.
• Трубы L485 имеют пятно фиолетового цвета.
• Трубы L555 - желтого цвета.

Очень важно учитывать следующее: после проведения дополнительной обработки уже готовых труб старую маркировку следует стереть.

Муфты также имеют маркировку, соответствующую определенному стандарту.

В ней указаны следующие данные:

• Производитель.
• Группа прочности.
• Соответствующий стандарт.

Резьба труб также должна маркироваться. Для этой цели используется клеймо, которое наносится около резьбы.

Полностью понять все нюансы нанесения обозначений не просто, но даже поверхностные знания в этой области помогут узнать необходимую информацию о стальной трубе.

trubaspec.com

Расшифровка маркировки на трубах.

Оглавление статьи

Привет всем, кто читает эту статью и мой блог в целом! В этой коротенькой статье я расскажу о том, что написано на трубах для отопления или водоснабжения. В маркировке труб зашифрована важная информация, зная которую можно сказать для чего можно применять данный вид труб, а для чего нельзя. Но наша беда в том, мы не читаем этих надписей и часто нарушаем условия эксплуатации разных видов труб. В этой статье мы разберем маркировку самых популярных на сегодняшний день видов труб.

Маркировка на полипропиленовых трубах.

Все, кто покупал полипропиленовые трубы видели, что на них есть какие-то непонятные надписи. Давайте разберемся, что там написано по порядку следования:

• Труба PPR — обозначение материала, из которого изготовлена труба. В данном случае PPR — это полипропилен с рандом-сополимером (самый распространенный вид полипропиленовых труб на рынке, подходящий и для отопления и для горячего водоснабжения). Кроме этого бывают и другие виды: PPH — гомополимер полипропилена, пригодный для прокладки кабелей или вентиляции; PPB — блок-сополимер полипропилена, подходит для холодного водоснабжения, но в наших магазинах встречается редко.
• SDR — стандартный размерный коэффициент (standart dimension ratio). Он вычисляется как отношение наружного диаметра трубы к толщине стенки трубы. То есть чем меньше будет этот коэффициент, тем толще будут стенки у трубы. А это означает, что она будет рассчитана на большее давление (или температуру работы). Существует стандартный ряд значений этого коэффициента от 6 до 41.
• 40*6,7 — наружный диаметр трубы * толщина стенки. Люди часто путают обозначения диаметров для стальных и пластиковых труб — у пластиковых труб всегда указывается наружный диаметр, а у стальных диаметр условного прохода (внутренний диаметр).
• PN 20 — номинальное давление. Если температура воды будет равна 20 градусам Цельсия, то труба должна выдержать номинальное давление в течение 50 лет. При росте температуры или давления срок службы трубы будет сокращаться. В особо неблагоприятных условиях трубы (при температуре выше 90° Цельсия) полипропилен выйдет из строя за несколько отопительных сезонов.
• EN ISO… — стандарты, по которым изготовлена труба. В России для полипропиленовых труб действует ГОСТ 32415-2013.

Маркировка металлопластиковых труб.

Маркировка металлопластиковых труб согласно ГОСТу 53630-2009 читается следующим образом:

• PE-Xb/Al/PE-Xb — эта надпись говорит о том, что труба имеет 3 основных слоя (не считая двух слоев клея): PE-Xb- наружный слой из сшитого полиэтилена с типом сшивки b,   Al — слой алюминия, который может быть сварен встык или внахлест (барьерный слой, мешающий диффузии кислорода через стенки),PE-Xb — внутренний слой сшитого полиэтилена. Для наглядности посмотрите на следующую картинку:
• 16×2 — из этой надписи можно узнать, что данная труба имеет наружный диаметр 16 мм, а толщину стенки 2 мм.
• Класс 5 — класс эксплуатации (условия эксплуатации). Эти условия нормируются ГОСТом 52134-2003 и выглядят следующим образом:
• Тмакс— максимальная температура эксплуатации. В данном примере она равна 90° Цельсия.
• PN — номинальное давление выраженное в МПа.

Сшитый полиэтилен маркируется таким же образом. Поэтому я не стал писать отдельный подпункт.

Маркировка медных труб.

С маркировкой медных труб дело обстоит несколько сложнее. Дело в том, что российская и импортная труба маркируются по разному. Для начала приведу расшифровку маркировки согласно российскому ГОСТу 52318-2005.

Российская маркировка медных труб.

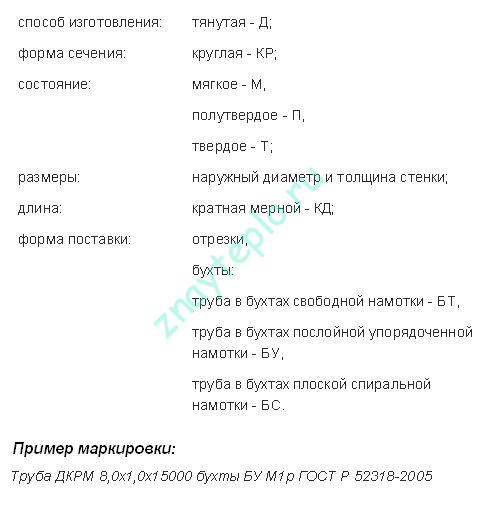

Для медной трубы в отрезках маркировка будет выглядеть следующим образом:

Европейская маркировка медных труб.

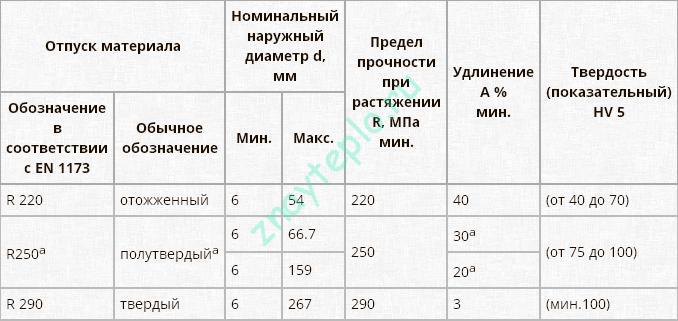

Ниже приведен пример маркировки медных труб по европейскому стандарту EN-1057-2006. Смотрим ниже на рисунок:

Именно так должна выглядеть маркировка медной трубы по европейскому стандарту. Для полноты добавлю еще одну таблицу из этого стандарта. Возможно она вам будет полезна

Помимо того, что описано выше маркировка может содержать другие обозначения. Например:

• DVGW Cu — такое обозначение ставится немецкими производителями, оно означает, что данная труба проверена организацией «Немецкое объединение воды и газа». После такого обозначения как правило идет регистрационный номер производителя в этом объединении.
• DIN 1786 — европейский стандарт на цельнотянутые медные трубы.

И так далее. Перечислять все возможные параметры маркировки не вижу смысла, ведь основные из них даны в стандарте EN-1057-2006.

Маркировка пластиковой канализации.

Теперь давайте рассмотрим, что написано на канализационных трубах из ПВХ или полипропилена. Возьмем для примера условные обозначения на наружной канализации согласно ГОСТ 32413-2013

Из рисунка видно, что маркировка очень похожа на маркировку полипропиленовых труб для отопления или водоснабжения. Но добавляется один важный элемент — коэффициент SN. Этот коэффициент называется коэффициентом номинальной кольцевой жесткости и измеряется в кН/м2. Чем больше этот коэффициент тем большую нагрузку может выдерживать труба под слоем грунта. В обиходе используется понятие, что SN определяет глубину в метрах, на которую можно закопать наружную канализацию.

Для внутренней канализации маркировка регламентируется ГОСТом 32414-2013. Пример маркировки смотрите ниже на картинке:

Как видно из рисунка, для внутренней канализации отсутствует указание кольцевой жесткости.

Маркировка на ПНД трубах.

Любимая всеми дачниками ПНД труба также имеет свою маркировку, из которой можно понять для каких целей ее можно применять. Таких целей всего две:

• Для холодной питьевой воды.
• Для технических целей (например, для прокладки кабелей).

Итак, рассмотрим маркировку ПНД труб согласно ГОСТ 18599-2001:

Резюме.

Из всего вышеописанного видно, что по маркировке можно определить основные характеристики труб. А это значит, что при выборе трубы в магазине вы не ошибетесь и не будете использовать неподходящий материал. Например, бывают случаи когда люди делают отопление трубами, которые предназначены для прокладки водяных теплых полов. Такие трубы не рассчитаны на высокие температуры и быстро приходят в полную негодность. В результате систему отопления нужно будет полностью переделывать, что выльется в большие траты и дискомфорт. Поэтому читайте внимательно маркировку и разбирайтесь в ней прежде чем что-либо устанавливать. Вернуть в магазин по ошибке купленный товар всегда проще чем вскрывать полы или стены для того, чтобы исправить такие серьезные просчеты. На этом все, пишите вопросы в комментариях!

znayteplo.ru

номинальный проход, что это такое, обозначение, что означает ДУ

Содержание:

Определение условного прохода трубы

Стандартизация размеров труб

Трубы – изделия из металлов, сплавов или других материалов, прочно и навсегда вошедшие в жизнь человека: без них невозможно осуществление большинства технологических схем, обеспечивающих производство товаров и изделий, и функционирование коммуникационных систем, отвечающих за комфорт жителей больших домов и частных коттеджей.

Изделия выпускаются во множестве размеров, и у человека, который впервые столкнулся с необходимостью монтажа трубопровода или его ремонта, неизбежно возникают вопросы, что такое номинальный диаметр трубы, что означает Ду на трубах и т.д. Об этом будет рассказано ниже.

Определение условного прохода трубы

Прежде чем давать определение этому габариту, следует перечислить основные параметры труб.

К ним относятся:

• условный диаметр трубы;
• внутренний;
• внешний;
• толщина стенки изделия;
• длина продукции.

Все остальные характеристики труб и трубопроводов, например, масса, момент инерции, пропускная способность и т.д. или берутся непосредственно из приведённых в ГОСТах таблиц, или вычисляются по формулам с использованием основных параметров.

Условный проход трубы – это применяющийся для характеристики системы, необходимой для точного подбора составляющих контур элементов (самих труб, фитингов всех видов и т.д.), показатель номинального параметра.

Говоря проще, это усреднённый диаметр изделия трубопроката (на просвет): для его получения берётся реальное значение внутреннего диаметра и округляется в сторону ближайшего принятого в стандартизирующем документе значения.

Чтобы упростить запись, используют обозначение трубы Ду. Например, можно встретить запись условного диаметра изделия Ду100. Цифры после обозначения – это диаметр продукции, указанный в миллиметрах.

Как следует из принципа получения значения условного прохода, его величина обычно не соответствует настоящему диаметру продукции.

Значение внутреннего диаметра определяется двумя параметрами: диаметром внешним и толщиной стенок. И хотя у труб одинакового внешнего диаметра, работающих под нормальным и повышенным давлением, толщина стенок разная, значение внутреннего прохода может быть одинаковым.

Например, точный внутренний диаметр трубы с внешним параметром 159 мм и толщиной стенки 8 мм составляет 143 мм. То же измерение другой трубы с идентичным внешним диаметром и толщиной стенки 5 мм будет равно 149 мм. Но в том и другом случае условный проход изделий составит 150 мм.

Проходы труб, фитингов и прочих соединительных элементов любых технологических схем и приборов сантехники регламентируются на территории России ГОСТом 28338-89.

Основное назначение рассчитываемого или берущегося из таблиц условного прохода – вычисление пропускной способности трубопроводов всех назначений. Этот параметр должен при создании переходов между трубами увеличиваться пропорционально на величину 60-100% (то есть в 1,6-2 раза).

Условный проход – один из важнейших параметров, от правильного расчёта которого зависит работоспособность будущей системы.

Несмотря на то, что в некоторых справочных изданиях понятия условного и номинального диаметра разграничиваются, это неверно.

На самом деле, номинальный диаметр трубы – это более современное название того же условного прохода. Обозначается параметр символами Дн или Dn и соответствующей цифрой, указывающей значение в миллиметрах.

Соответственно, значения Ду100 и Дн100 – это одно и то же.

Стандартизация размеров труб

Помимо необходимости обеспечивать выпуск продукции с одинаковыми наборами параметров, стандартизация размеров нужна ещё и в том случае, если обозначения диаметров труб не совпадают.

Например, это случается, когда в одной системе используются стальные и полимерные (пластиковые, металлопластиковые) трубы.

По сохранившейся традиции диаметры стальных изделий пишутся в дюймах: 1/2´´, 1´´ и т.д. Аналогичные же параметры высокомолекулярной продукции с самого начала обозначались миллиметрами. Здесь и возникает проблема: как подобрать трубы с одинаковым внутренним диаметром, если они маркируются по-разному.

Лучшее решение вопроса – не пропорциональный перевод дюймов в миллиметры с использованием соотношения 1´´ = 25,4 мм, поскольку для труб значения диаметров в дюймах даются округлённо, а поиск информации в таблицах соответствий размеров. С их помощью можно подобрать нужные диаметры наиболее корректно.

Без погрешности, впрочем, тоже не обойдётся, поскольку размеры пластиковой продукции имеют значительные допуски.

Несмотря на все существующие неточности и расхождения в размерах труб, нужно и при расчётах, и во время монтажа систем любой сложности стараться соблюдать как можно большую аккуратность. Это позволит, например, избежать ошибок при гидравлическом расчёте, который крайне важен для планирования и обустройства систем водоснабжения, водоотведения и обеспечения дома теплом.

Точный расчёт, пусть он и занимает больше времени, поможет в будущем сэкономить силы, нервы и деньги.

trubaspec.com

Диаметры стальных труб: таблица размеров, характеристика, описание

В решении поставленного технического вопроса огромную роль играет знание общепринятых норм. Именно уровень подготовки специалиста в техчасти определяет то, насколько качественно и быстро будет выполнен монтаж или ремонт конструкций.

О видах диаметров стальных труб по ГОСТу

При правильном понимании обозначений этого параметра можно определить назначение и длину трубопровода, состав и общие характеристики материала, из которого изготовлен этот тип труб. В таблице международного стандарта все параметры указаны в дюймах, но проводить расчёты в метрической системе также не будет ошибкой.

Наружный диаметр

Определяет диаметр стальной трубы и в документации отмечается как Dн. Согласно этому параметру трубы делятся на три категории:

• размеры с максимальным размером 108 мм (4,25 дюймов) относят в категорию малых. Трубы таких размеров используют для установки в частных домах, квартирах и других непромышленных помещениях;
• размеры труб средних размеров варьируются в пределах 114-530 мм (4,48-20,8 дюймов) монтируют в здания промышленного назначения, а также для строительства городского водопровода;
• самая крупная категория с максимальным размером 1420 миллиметров применяется в магистралях нефте- и газопроводов.

Фактический внутренний диаметр

Величина фактической пропускной способности. Обозначается как Dвн и напрямую зависит от толщины стенок S. Величина этого параметра равна значению Dн — S*2. Соответственно, внутреннее значение может и должно отличаться в наружного.

Условный диаметр

Условный проход или диаметр просвета трубы, как он называется в более редких случаях. обозначается буквосочетнием Dвн. Представляет собой значение Dвн, округленное до большего значения. Логику можно понять на следующем примере. Если внешний диаметр равняется 159 мм, а толщина стенок — 5 мм, то внутренний диаметр по факту будет 149 мм. Условный проход, в свою очередь, округлятся до 150 мм. Может рассматриваться для выбора арматуры или фитингов.

Номинальный диаметр

Это значение соответствует условному диаметру с разницей в том, что измеряется в дюймах. Главной целью введения этого параметра является потребность в стандартизации маркировок труб, состоящих из разных материалов. Так как изделия из полимеров принято подсчитывать с помощью метрической системы в миллиметрах, а стальные — имперской в дюймах, расчёты занимали слишком много времени, и, соответственно, их монтаж в одну конструкцию сопровождался большими неудобствами.

Диаметр резьбы

В силу того, что во время монтажа нужно подбирать соответствующие друг другу части именно по диаметру крепления, а не по номинальному или фактическому диаметру, зачастую, эта величина используется вместо настоящего размера.

Метрическая и имперская системы измерения

Все стальные изделия измеряются в имперской системе исчисления, однако различают и такие, которые соответствую как одной, так и другой системе. Главная разница в том, что в дюймовых трубах нити резьбы закруглены. Различается также расстояние между нитями. В трубе, соответствующей имперской системе, расчёт производят между внешними границами ниток. В метрической, соответственно, между внутренними.

Размеры определяются согласно государственному стандарту, а базовые обозначения описаны в таблицах ГОСТа 11708-82. В представленной справочной документации присутствуют все значения, соответствующие обеим системам исчисления.

Размеры стальных труб и их область применения

Сегодня различают несколько наиболее популярных видов:

• с прямым швом;
• спиральношовные;
• горячедеформированные безформенные;
• бесшовные;
• холоднодеформированные бесшовные;
• водогазопроводные.

С прямым швом. Это одни из самых востребованных труб в сферах промышленности и строительства. Они используются для автомобильной, мебельной и тракторной отраслей. Очень популярны для прокладки водопроводов. Основным материалом для их изготовления используются листы из стали. Согласно стандартам наружный диаметр может быть от 10 до 1420 мм, а толщина стенок — от 1 до 32 мм. В особых случаях рассматриваются трубы с усиленным швом, что регламентируется другим ГОСТом.

Спиральношовные. Этот вид разрешен для использования в строительстве теплотрасс, магистральных водо- и нефтегазопроводов. Минимальный внешний диаметр равен 159 мм, а максимальный — 2520 мм. Толщина стенок варьируется в значениях 3.5—25 мм. При этом длина труб может быть от 10 до 12 м.

Горячедеформированные безформенные. Они отличаются толстыми стенками от 2.5 до 75 мм. Для изготовления этих моделей предусмотрена возможность нечеткого следования стандартам. Заказ на изготовление может быть изменен в соответствии с требованиями заказчика. Главным образом это касается возможности изменить толщину стенок до максимально возможной. В случаях, когда стенки получаются особо толстенными, трубы изготовляются простым способом сверлением заготовки по продольной оси.

Бесшовные. Есть два случая, когда нужны такие трубы. Первый из них — недопустимость малейшей утечки высокотоксичных материалов негазообразного вида. Так, основная отрасль их применения — химическая промышленность. Второй — установка трубопровода для переработки нефти или газа. В этом случае изделия подвержены огромному давлению изнутри, поэтому в дополнение трубы обеспечены большой толщиной стенок.

Холоднодеформированные бесшовные. По ГОСТу такой вид труб имеет наружный диаметр от 5 до 250 мм и толщиной стенок — от 0.3 до 24 мм. Стенки могут быть абсолютно разными: толсто- и тонкостенные, а также особо толстостенные и особо тонкостенные. Как и другие трубы с отсутствием швов, они используются в случаях, когда требуется максимальная надежность без утечек. Однако холоднокатанный тип популярен в авиа- и автомобилестроении, химпромышленности.

Водогазопроводные. Выделены в стандарт сугубо по назначению их применения. Их относят к прямошовному типажу, они работают с умеренным давлением. Наружный диаметр — от 10.2 до 165 мм, толщина стенок — от 1.8 мм до 5.5 мм.

remontoni.guru

Трубы — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Сведения о стальных трубах, применяемых для санитарно-технических устройств, приведены в табл, 4—9.

Таблица 4. РАЗМЕРЫ, мм, И МАССА (БЕЗ МУФТЫ), кг, ВОДОГАЗОПРОВОДНЫХ СТАЛЬНЫХ ТРУБ ПО ГОСТ 3262—75

Примечания: 1.По согласованию с потребителем легкие трубы по-накатанной резьбой. Если резьба изготовляется методом накатки, то допускается уменьшение внутреннего диаметра трубы до 10% по всей длине резьбы.2. По заказу потребителя трубы с условным проходом больше 10 мм могут изготовляться с цилиндрической длинной нли короткой резьбой на обоих концах и муфтами с той же резьбой из расчета одна муфта на каждую трубу.3. Трубы поставляют немерной, мерной и кратной мерной длины:а) немерной длины — от 4 до 12 м;б) мерной или кратной мерной длины — от 4 до 8 м (по соглашению ме-жду изготовителем и потребителем и от 8 до 12 м) с припуском на каждыйрез по 5 мм и предельным отклонением на всю длину +10 мм.

Таблица 5. РАЗМЕРЫ, мм, И МАССА, кг, ВОДОГАЗОПРОВОДНЫХ ГЛАДКООБРЕЗНЫХ СТАЛЬНЫХ ТРУБ

Примечания:1. Гладкообрезные трубы, изготовляемые по заказу потребителя, предназначаются под накатку резьбы.2. По согласованию с потребителем могут поставляться гладкообрезныетрубы с толщиной стенки меньше указанной в таблице.3. См. примеч. 3 к табл. 4.

Таблица 6. РАЗМЕРЫ, мм, И МАССА, кг, ЭЛЕКТРОСВАРНЫХ ПРЯМОШОВНЫХ СТАЛЬНЫХ ТРУБ ПО ГОСТ 10704—76 (НЕПОЛНЫЙ СОРТАМЕНТ)

Примечания:1. Трубы изготовляют наружным диаметром от 8 до 1420 мм с толщиной стенки до 1 до 16 мм.2. Трубы поставляют немерной, мерной и кратной мерной длины:а) немерной длины:

б) мерной длины:

трубы диаметром более 426 мм изготовляют только немерной длины

Предельные отклонения по длине мерных труба длина трубы, м до 6 более 6 отклонения по длине, мм, для труб класса:I +10 +15II +50 +70в) кратной мерной длины любой кратности, не превышающей нижнего предела, установленного для мерных труб; приэтом общая длина кратных труб не должна превышать верхнего предела мерных труб.

Предельные отклонения по общей длине кратных трубзкласс точности труб — I, IIотклонение по длине, мм — +15, +1003. Кривизна труб не должна быть более 1,5 мм иа 1 м их длины.

Таблица 7. РАЗМЕРЫ, мм, И МАССА, кг, БЕСШОВНЫХ ХОЛОДНОДЕФОРМИРОВАННЫХ СТАЛЬНЫХ ТРУБ ПО ГОСТ 8734—75 (НЕПОЛНЫЙ СОРТАМЕНТ)

Примечания:1. Трубы изготовляют наружным диаметром от 5 до 250 мм с толщиной стенки от 0,3 до 24 мм.2. Трубы поставляют немерной, мерной и кратной мерной длины:а) немерной длины — от 1,5 до 11,5 м;б) мерной длины — от 4,5 до 9 м с предельным отклонением по длине + 10 мм;в) кратной мерной длины — от 1,5 до 9 м с припуском на каждый рез по 5 мм.3. Кривизна на любом участке трубы D н более 10 мм не должна превышать 1,5 мм на 1 м длины.4. В зависимости от величины отношения наружного диаметра Dн к толщине стенки S трубы делятся на особотонкостенные (при DH/S более 40), тонкостенные (при Dн/S от 12,5 до 40), толстостенные (при Dн/S от 6 до 12,5) и особотолстостенные (при Dн/S менее 6).

Таблица 8. РАЗМЕРЫ, мм, И МАССА, кг, БЕСШОВНЫХ ГОРЯЧЕДЕФОРМИРОВАННЫХ СТАЛЬНЫХ ТРУБ ПО ГОСТ 8732—78 (НЕПОЛНЫЙ СОРТАМЕНТ)

Примечания: 1, Трубы изготовляют диаметром от 14 до 1620 мм с толщиной стенки от 1,6 до 20 мм.2. Трубы поставляют немерной, мерной и кратной мерной длины:а) немерной длины — от 4 до 12,5 м;б) мерной длины — от 4 до 12,5 м;в) кратной мерной длины — от 4 до 12,5 м с припуском на Каждый рез по 5 мм.Предельные отклонения по длине труб мерных и кратных:

длина, м до 6 — отклонение, мм +10более 6, или Dн более 152 мм — отклонение, мм +15

Таблица 9. РАЗМЕРЫ, мм, И МАССА, кг, СТАЛЬНЫХ ТРУБ ОБЩЕГО НАЗНАЧЕНИЯ СО СПИРАЛЬНЫМ ШВОМ ПО ГОСТ 8696—74 (НЕПОЛНЫЙ СОРТАМЕНТ)

Примечания:1. Трубы по ГОСТ 8696—74 не применяют для магистральных газопроводов и нефтепроводов.2. Трубы поставляют длиной от 10 до 12 м, диаметром от 159 до 1420 мм с толщиной стенки от 3,5 до 14 мм.Водогазопроводные трубы изготовляют двух видов: неоцинко-ванные (черные) и оцинкованные. Оцинкованные трубы применяют для устройства систем хозяйственно-питьевого водопровода. Они тяжелее неоцинкованных на 3%.Сварные трубы до нарезки резьбы должны выдерживать следующее испытательное гидравлическое давление: 1,5 МПа (15 кгс/см²) — обыкновенные и легкие; 3,2 МПа (32 кгс/см²)—усиленные. По заказу потребителя трубы испытывают на давление 4,9 МПа (49 кгс/см²).При цилиндрической резьбе допускаются нитки с сорванной или неполной резьбой, если их длина в сумме не превышает 10% требуемой длины резьбы.

Примеры обозначения труб по ГОСТ 3262—75

Для усиленных труб после слова «труба» пишут букву У;для легких труб — букву Л.Для легких труб под накатку после слова «труба» пишут букву Н.

snip1.ru

Межгосударственный стандарт ГОСТ 10692-80 "Трубы стальные,...

Действующий

Дата введения 1 января 1982 г.

Взамен ГОСТ 10692-73

Настоящий стандарт устанавливает требования к приемке, маркировке, упаковке, транспортированию и хранению стальных, чугунных труб и соединительных частей к ним.

(Измененная редакция, Изм. N 4).

1.1.1. Маркировку наносят на каждую трубу диаметром свыше 159 мм с толщиной стенки 3,5 мм и более. По требованию потребителя допускается маркирование каждой трубы диаметром от 114 мм. В зависимости от диаметра и толщины стенки труб маркировку наносят клеймением, электрическим карандашом или резиновым штампом (несмываемой краской), электрографом или несмываемой краской.

Маркировку труб проводят на расстоянии не более 500 мм и не менее 20 мм от торца и обводят или подчеркивают яркой краской.

Маркировку труб диаметром до 159 мм включительно, труб, имеющих светлую поверхность, а также холоднодеформированных труб в пакетах, наносят на ярлык. Маркировку холоднодеформированных труб диаметром до 450 мм включительно, увязанных в пакеты, допускается наносить на ярлык и на три трубы каждого пакета.

Маркировка должна содержать размер трубы, марку стали, товарный знак или наименование и товарный знак предприятия-изготовителя. При машинной маркировке допускается обозначать марку стали четырехзначным числовым кодом в соответствии с Общесоюзным классификатором продукции.

По требованию потребителя маркировка труб из легированных марок стали, нержавеющих, котельных и др. должна содержать дополнительно номер плавки и номер трубы.

Маркировка на бесшовные трубы диаметром 351-550 мм наносится клеймением и должна дополнительно содержать:

обозначение номера стандарта или НТД;

номер партии или плавки;

толщину стенки;

клеймо отдела технического контроля.

Обозначение номера стандарта или НТД допускается наносить краской, которая не должна быть липкой и смываемой. Трубы диаметром 530 мм и более допускается маркировать по внутренней поверхности.

Трубы толщиной стенки 10 мм и более допускается маркировать клеймением на торце трубы. При этом конец трубы по наружной поверхности, на торце которого нанесена маркировка, обводится яркой краской в виде дуги или полукольца.

(Измененная редакция, Изм. N 1, 3, 4).

1.1.2. При маркировании клеймами высота знаков маркировки должна быть 5, 6, 8, 10, 15, 30 мм, а ширина 3-12 мм. Маркировка клеймением располагается по периметру или вдоль трубы. Допускается нанесение маркировки краской вдоль трубы.

При механизированном методе клеймения маркировку допускается располагать на расстоянии не более 1500 мм и не менее 100 мм от торца трубы.

Дополнительная маркировка труб специального назначения: геологоразведочных, бурильных, для магистральных газопроводов и других проводится в соответствии с нормативно-технической документацией на соответствующие виды труб.

По требованию потребителя на трубы диаметром 10 мм и более со светлой поверхностью (нержавеющих марок стали) на расстоянии не более 50 мм от конца наносится маркировка электрическим карандашом или резиновым штампом (несмываемой краской) или иным способом в соответствии с требованиями НТД на данные трубы.

(Измененная редакция, Изм. N 1, 5).

Маркировку на ярлык наносят клеймением, электрографом, штампом, несмываемой краской или другим способом, обеспечивающим качество ее выполнения.

(Измененная редакция, Изм. N 1, 4).

1.1.4. (Исключен, Изм. N 4).

Место маркировки обводят краской того же цвета, что и маркировка.

Допускается на каждой трубе диаметром 351 мм и более дополнительно краской наносить номер нормативно-технического документа. Расстояние для нанесения дополнительной маркировки не ограничивается.

На трубы диаметром до 250 мм, увязанные в пакеты, допускается маркировку наносить на ярлык.

(Измененная редакция, Изм. N 1, 3, 5).

Если дополнительная маркировка не помещается на ярлыке и торце тары, ее наносят на одну из боковых сторон.

Пакет труб или тара длиной 6 м и более должны иметь два ярлыка, которые прикрепляются с двух концов пакета или тары.

Маркировку наносят на русском или иностранном языке, указанном в договоре (контракте) поставщика с Внешнеэкономической организацией.

(Измененная редакция, Изм. N 1, 3, 4, 5).

(Измененная редакция, Изм. N 3).

1.2.1. На торцевую или образующую поверхность раструба литьем наносят маркировку, содержащую товарный знак предприятия-изготовителя, год изготовления, условный проход в миллиметрах.

(Измененная редакция, Изм. N 3).

1.2.2. На каждую трубу диаметром более 150 мм, транспортируемую водно-смешанным сообщением для нужд народного хозяйства, маркировка наносится несмываемой краской по трафарету или штампом и содержит: порт (станция) назначения, товарный знак или наименование предприятия-изготовителя и товарный знак, наименование предприятия-потребителя. На трубы диаметром до 150 мм включительно, увязанные в пакеты, маркировка наносится на ярлык, прикрепленный с двух сторон пакета.

dokipedia.ru

Маркировка стальных труб – обращаем внимание на детали + Видео

Виды труб из нержавейки

Прежде всего, необходимо уяснить, что собой представляет сталь. Сталь – сплав хрома, железа и прочих примесей. Данный материал является довольно прочным и популярен в сфере строительства и промышленности. Стальная труба – самое распространенное изделие, изготовленное из нержавейки.

Основные виды стальных труб:

• обычные газовые: опорные, изделия заграждений, водоснабжения и т.д.;
• магистральные трубопроводы, используемые при устройстве систем для подачи газа и жидкости, например, воды, нефти, природного газа и топлива;
• трубы, которые используют в системах с большим давлением, например, в химической, ядерной и нефтяной промышленности;
• бурильные, вспомогательные и осадные детали, которые имеют широкое применение в разработке нефтяных месторождений;
• конструкционные элементы из стали;
• поршни, кольца валов, цилиндры насосов и прочие детали, применяемые в машиностроении.

По назначению и внешнему виду трубы из нержавейки бывают электросварные, стальные-котельные, бесшовные и другие. Все изделия из стали проходят химическую обработку, чтобы избежать губительного воздействия коррозии.

Классификация

В наши дни трубная промышленность – это самая важная составляющая всего российского комплекса металлургии. Изделия из стали имеют широкое применение в топливно-энергетической промышленности, в машиностроении, оборонных отраслях, строительной индустрии, а также их используют для строительства трубопроводной системы страны, где основой являются трубы.

Изделия производятся в обширном спектре диаметров, марок стали, толщин стенок и разнообразных классов точности. Они имеют высокие показатели прочности, пластичности, обладают небольшим весом и их используют при индустриальном монтаже.

Общая классификация стальных труб проведена по методам их изготовления. В зависимости от метода изготовления изделий их подразделяют на сварные и бесшовные. Сварные изделия производятся диаметром до 250 сантиметров. Бесшовные изделия не имеют продольного шва и производятся из сплошного материала в три этапа. Такие трубы имеют максимальный диаметр до 150 сантиметров.

Важно! Сварные трубы дешевле бесшовных, но они менее прочны и надежны.

Маркировка

Маркировку на трубах из стали используют в том случае, когда диаметр изделия более 159 мм, а толщина его стенки – меньше 3,5 мм. Исключением может стать отказ заказчика от маркировки изделий, диаметр которых меньше 114 мм. Как правило, код наносят на изделие следующими методами:

• несмывающейся краской;
• методом клеймения;
• используя электрический карандаш;
• при помощи электрографа.

Важно! Выбор метода нанесения кода зависит от толщины стенок изделия и от его диаметра.

Маркировка изделия включает в себя размер трубы, товарный знак изготовителя, а также марку стали, из которой изготовлен товар. Марку используемой стали указывают в виде четырехзначного кода с соблюдением всех стандартов классификации.

Код наносится на стальную трубу с шагом до 0,5 метров и более 2 сантиметров от торца изделия. Код обязательно обрамляется яркой краской. Это необходимо для того, чтобы маркировка была заметна потребителю, при этом он должен легко ее обнаружить, так как она несет в себе полную информацию о характеристиках и методе изготовления товара.

ogodom.ru

•
  Стальные трубы для водопровода
•
  Раскладка из нержавеющей стали для плитки
•
  Сталистая проволока 1мм
•
  Уголок сталь 50х50
•
  Прочность стали и алюминия
•
  Клей для нержавеющей стали
•
  Клей для нержавеющей стали
•
  Сталь оцинкованная перфорированная
•
  Закалка стали х12мф закалка отпуск
•
  Отличие стали холоднокатанной от горячекатанной
•
  Прокат сортовой стальной горячекатаный гост
